Помимо обычных критериев, таких как грузоподъемность, скорость подъема и габаритные размеры при выборе электрических талей и лебедок также рассматривается следующее:
В дополнение к крутящему моменту определяющим критерием при оценке электродвигателей талей является выделяемое ими тепло. Здесь могут быть два различных вида (режима) работы.
В этом случае работа двигателя представляет собой серию равных циклов, состоящих из периодов нагружения с постоянной нагрузкой и периодов остановки. Выработка тепла зависит от относительного рабочего цикла, то есть от соотношения между периодом работы под нагрузкой, общим временем работы и
количеством пусков в час.
ED= [Период работы/ (Период работы + периоды остановки)] %,
где ED - коэффициент занятости в %;
Количество циклов, которые могут быть произведены при полной нагрузке, рассчитываются следующим образом:
S = 0,3 x ( ED x V/H)%,
где S - Циклы в час;
ED - коэффициент занятости в %;
V - скорость подъема в м/мин;
H - средняя высота подъема в метрах.
Цикл состоит периодов подъема, опускания и остановки. Необходимо быть уверенным, что высота подъема не превышает разрешенное значение, определяемое соотношением рабочего цикла в процентах к рабочему периоду, который теоретически принимается как 10 минут:
H меньше или = ED x (V/20),
при этом одновременно не должно превышаться разрешенное количество пусков (стартов). Обычно принимается, что цикл состоит из 6 стартов.
В случаях специальных условий работы (например большая высота подъема) период работы должен быть такой продолжительности, чтобы допустимое значение температуры двигателя не
превышалось. В таких случаях повторно-кратковременный режим работы должен быть заменен на так называемый кратковременный режим работы. В этом случае двигатель (таль) работает
непрерывно и допускается до 10 стартов за определенный период (обычно 15 мин), после чего должна быть пауза для охлаждения двигателя до температуры 20-30 град C.
Электрическая таль CPV 5-8: Скорость подъема - 8 м/мин. Высота подъема - 2,8 м. Коэффициент занятости ED: 50 %.
Количество циклов в час: S= 0,3x (50x8)/2,8 = 42,8;
Максимальная высота подъема: H= от 2,8 до (50x8)/20 = 20м;
Количество стартов: N= (25циклов/час) x (6 стартов/цикл) = 150 стартов/час.
***
Для выбора оптимальной тали необходимо знать грузоподъемность и группу режима нагружения. Группа режима обозначает теоретическое время работы механических компонентов тали под полной нагрузкой. Группам режима 1Bm, 1Am, 2m и 3m соответствует фактическое время работы в часах 400, 800, 1600 и 3200 часов соответственно.
Если таль работает так, как она классифицирована, то реальное время её эксплуатации будет около 10 лет. После указанного периода будет необходим капитальный ремонт.
Для определения группы режима должны быть определено следующее:
Среднее ежедневное время работы может быть оценено или рассчитано следующим образом:
Время работы в день = (2xHxNxT)/(60xV),
где H – высота подъема,
N – циклы в час,
T – наработка в день (реальные часы работы двигателя),
V – скорость подъема.
Диапазон нагрузок обозначает, какую часть времени таль работает при максимальной нагрузке, а какую часть времени только при минимальных нагрузках. Диапазон нагрузок может быть оценен
следующим образом: 1. Легкие; 2. Средние; 3. Тяжелые; 4. Очень тяжелые. Описание диапазонов нагрузок (в том числе диаграммы) приведено в правой колонке на этой странице.
Группа режима определяется исходя из среднего ежедневного времени работы и диапазона нагрузок.
| Диапазон нагрузок |
Классификация в соответствии с FEM |
| 1Bm |
1Am |
2m |
3m |
| 1. Легкие |
до 2 ч* |
2-4 ч |
4-8 ч |
8-18 ч |
| 2. Средние |
до 1 ч |
1-2 ч |
2-4 ч |
4-8 ч |
| 3. Тяжелые |
до 0,5 ч |
0,5 - 1 ч |
1 - 2 ч |
2 - 4 ч |
| 4. Очень тяжелые |
до 0,25 ч |
0,25 - 0,5 ч |
0,5 - 1,0 ч |
1 - 2 ч |
* В таблице указано среднее ежедневное время работы в часах в зависимости от диапазона нагрузок для заданных групп режима.
В зависимости от области применения и исходя из приведенной выше таблицы можно (условно) предложить следующую классификацию электрических талей:
Электротали для редких ремонтно-монтажных работ - 1Bm (M3);
Электротали для регулярных ремонтно-монтажных работ - 1Am (M4);
Электротали для применения в цехах - 1Bm-1Am (M3-M4);
Электротали для применения на складах и в больших магазинах - 2m-3m (M5-M6);
Электротали специального назначения - 3m-4m (M6-M7).
| ISO 4301 |
FEM 9.511 |
ГОСТ |
% ED |
| M2 |
1Cm |
- |
- |
| M3 |
1Bm |
1M |
25 |
| M4 |
1Am |
2M |
30 |
| M5 |
2m |
3M |
40 |
| M6 |
3m |
4M |
50 |
| M7 |
4m |
5M |
60 |
***
В зависимости от условий, в которых работает оборудование, необходимо обеспечить его достаточную защиту от воды, пыли, посторонних предметов, а также от возможного контакта с движущимися частями или частями находящимися под напряжением.
Маркировка, используемая для обозначения степени защиты, состоит из букв IP, за которыми следуют два числа. Первое число (от 0 до 6) – обозначает степень защиты от твердых посторонних предметов. Второе число (от 0 до 8) – степень защиты от проникновения жидкости. Маркировка определяет - где может находиться и работать оборудование.
Защита от контакта и твердых посторонних частиц:
Первое число 0 - нет защиты. Нет защиты персонала от контакта с движущимися или находящимися под напряжением частями. Нет защиты от проникновения твердых посторонних частиц и предметов.
Первое число 1 - защита от крупных твердых посторонних частей. Защита от случайного или неумышленного контакта большой поверхностью (например - рукой) с движущимися или находящимися под напряжением частями внутри корпуса, но нет защиты от преднамеренного доступа к таким частям.
Первое число 2 - защита от твердых посторонних частей среднего размера. Защита пальцев от контакта с движущимися или находящимися под током частями внутри корпуса. Защита от проникновения твердых частиц диаметром более 12 мм.
Первое число 3 - защита от мелких твердых посторонних частиц. Защита от контакта с движущимися частями или частями, находящимися под напряжением, объектов с толщиной более 2,5 мм. Защита от проникновения малых частиц диаметром более 2,5 мм.
Первое число 4 - защита от очень мелких твердых посторонних частиц. Защита от контакта с движущимися частями или частями, находящимися под напряжением, объектов с толщиной более 1,0 мм. Защита от проникновения малых частиц диаметром более 1,0 мм.
Первое число 5 - защита от пыли. Полная защита от движущихся или находящихся под напряжением частей внутри корпуса. Проникновение пыли предотвращается не абсолютно, но пыль не проникает в количестве мешающем работе механизма.
Первое число 6 - полная защита от движущихся или находящихся под напряжением частей, а также от проникновения пыли.
Защита от жидкостей:
Второе число 0 - нет защиты.
Второе число 1 - защита от вертикальных водяных капель. Капли воды, падающие на кожух, не причиняют вреда.
Второе число 2 - защита от диагонально падающих водяных капель. Капли воды, падающие под уголом до 15 град отклонения от вертикали, не причиняют вреда.
Второе число 3 - защита от диагонально падающих под большим углом водяных капель. Вода, падающая в дождь под углом до 60 град не причиняет вреда.
Второе число 4 - защита от брызг. Брызги жидкости с любых направлений не причиняют вреда.
Второе число 5 - защита от струй воды с любых направлений.
Второе число 6 - защита для условий использования на палубах судов при неспокойном море.
Второе число 7 - защита от погружения в воду.
Второе число 8 - защита от погружения в воду на неопределенный срок.
|
|
|
|
|

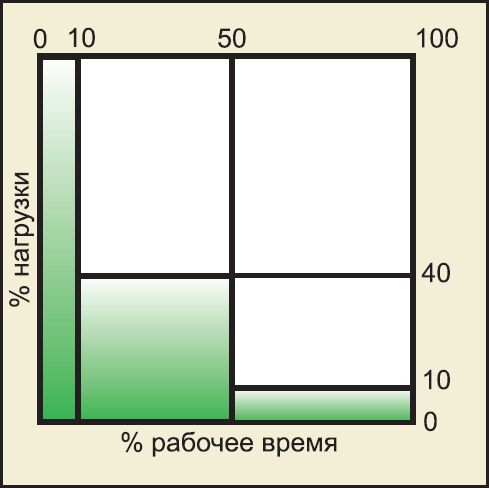

Диапазон нагрузок - легкие. Механизмы обычно работают с очень легкими грузами, и лишь в исключительных случаях груз может быть максимальным.
|
|
|
|

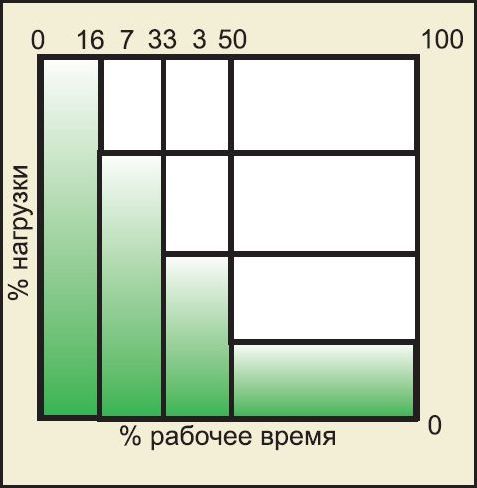

Диапазон нагрузок - средние. Механизмы обычно работают с легкими грузами, максимальные нагрузки случаются чаще чем в предыдущем режиме.
|
|

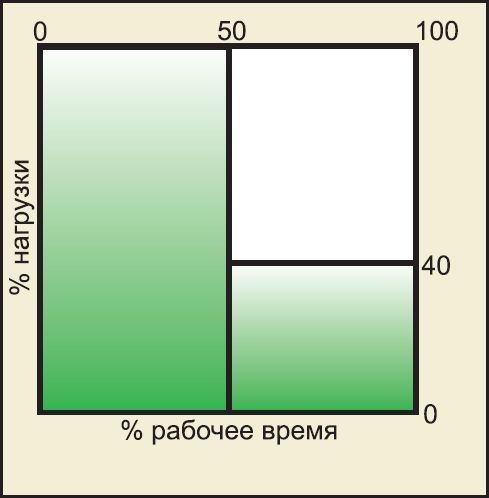

Диапазон нагрузок - тяжелые. Механизмы обычно работают со средними грузами, но часто с максимальным грузом.
|
|
|
|

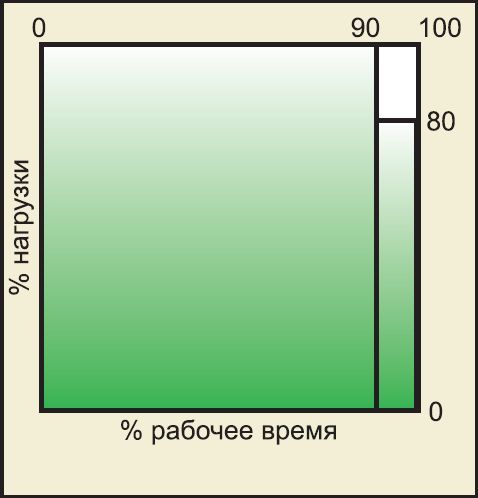

Диапазон нагрузок - очень тяжелые. Механизмы обычно подвергаются максимальным нагрузкам или нагрузкам близким к максимальным.
|
|
|
|
Тали электрические цепные CPS. Группа режима нагрузок от 1Am. При соответствующем изменении грузоподъемности и количества рабочих циклов может быть отнесена к более высокой группе режима.
|
|
|
|
Тали электрические цепные CPV. Группа режима нагрузок по FEM — 1Am (с возможностью увеличения до 2Am или 3Am при соответствующем изменении грузоподъемности и количества рабочих циклов).
|
|
|
|
Тали электрические цепные CPE. Группа режима нагрузок 1Am, за исключением моделей CPE(F) 20-8, CPE(F) 30-5 и CPE(F) 40-4, имеющих группу 1 Bm.
|
|
|
|
