Тали канатные электрические YGK Yale Global King
грузоподъемность 1600–15000 кг

  • Таль электрическая канатная (тельфер) YGK устанавливается на монорельсе (двутавре), при этом обеспечивается очень малая строительная высота.
  • Тали канатные электрические серии Yale Global King имеют современный дизайн, в них применены инновационные конструкторские решения, они надежны и удобны в эксплуатации.
  • Группа режима нагрузок по FEM 2m (или 3Am при соответствующем изменении грузоподъемности и количества рабочих циклов).

    • Тали электрические канатные Yale Global King, тельфер YGK



    Тали электрические канатные Yale Global King YGK:
    технические характеристики
      Модель   Характеристики
    г/п,
    кг    		 кол-во
    ветвей    		 FEM
    /ISO    		 Высота
    подъ-
    ема,
    м    		 Диаметр
    каната,
    мм    		 Скорость
    подъема
    м/мин    		 Мощ-
    ность
    двиг.
    кВт    		 К-во
    оборот.
    двиг.
    об/мин
    YGK-E
    1,6-6/12    		 1600 2 2m/M5 12 6,4 6/1,5 2,2/0,56 3000/750
    YGK-E
    3,2-5/6    		 3200 4 2m/M5 6 6,4 5/1,3 3,7/0,93 3000/750
    YGK-E
    3,2-5/12    		 3200 4 2m/M5 12 6,4 5/1,3 3,7/0,93 3000/750
    YGK-E
    5-5/7    		 5000 4 2m/M5 7,5 9 5/1,3 5,6/1,4 3000/750
    YGK-E
    5-5/12    		 5000 4 2m/M5 12 9 5/1,3 5,6/1,4 3000/750
    YGK-E
    10-5/7    		 10000 4 2m/M5 7,5 12 5/1,3 11/2,8 3000/750
    YGK-E
    10-5/12    		 10000 4 2m/M5 12 12 5/1,3 11/2,8 3000/750
    YGK-E
    15-4/7    		 15000 4 2m/M5 7,5 15 4,5/1,0 15/3,7 3000/750
    YGK-E
    15-4/12    		 15000 4 2m/M5 12 15 4,5/1,0 15/3,7 3000/750
      Модель   Характеристики
    Скорость
    перемещ. по
    монорельсу
    м/мин    		 Мощность
    двигателя
    тележки,
    кВт    		 Обороты
    двиг.
    тележки,
    об/мин    		 Ширина
    полки
    двутавра,
    мм    		 Масса,
    кг
    YGK-E
    1,6-6/12    		 12/4 0,20/0,06 1500/500 219-356 283
    YGK-E
    3,2-5/6    		 12/4 0,37/0,17 1500/500 219-356 317
    YGK-E
    3,2-5/12    		 12/4 0,37/0,17 1500/500 219-356 363
    YGK-E
    5-5/7    		 14/4,5 0,37/0,17 1500/500 206/356 408
    YGK-E
    5-5/12    		 14/4,5 0,37/0,17 1500/500 206-356 476
    YGK-E
    10-5/7    		 12/4 0,56/0,19 1500/500 206-356 794
    YGK-E
    10-5/12    		 12/4 0,56/0,19 1500/500 206-356 862
    YGK-E
    15-4/7    		 12/4 0,75/0,25 1500/500 206-356 1284
    YGK-E
    15-4/12    		 12/4 0,75/0,25 1500/500 206-356 1415

    Тали электрические канатные YGK (тельферы)
    отличительные черты и основные особенности

  • Рабочее напряжение: 380В/400В; 3 фазы; 50Гц.
  • Таль электрическая канатная YGK имеет низковольтное контакторное управление 42В для управления подъемом груза и перемещением тельфера по монорельсу.
  • Двигатель имеет термозащиту, оснащен тормозом.
  • В стандартном исполнении двигатель защищен от проникновения пыли и воды. Защита соответствует IP55.
  • Электрический двигатель на подъем/опускание - асинхронный двухскоростной (1:4). Двигатель крантележки асинхронный двухскростной (1:3). Соответственно тельфер имеет две скорости подъема и две скорости перемещения.
  • Тельфер YGK оснащен канатоукладчиком. Имеется концевой выключатель для верхнего и нижнего положения крюка.
  • Управление позволяет осуществлять мониторинг состояния двигателя.
  • Защита от потери фазы. Защита от перегрузки (выключатель).
  • Тип редуктора крантележки: червячный.
  • Тельферы YGK оснащены крюком, вращающимся на 360 градусов.

    • Опции (дополнительная комплектация по заказу)

    Подвесная система токоподвода (включающая кабель, кронштейны, зажимы и прочее).

    Таль канатная электрическая может быть оснащена дистанционным управлением.

    Шкаф управления для контроля за работой крана.

    кран-тележка под нестандартную ширину полки монорельса (двутавра).



    Электрические тали канатные Yale Global King YGK:
    основные размеры

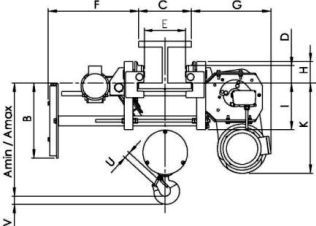

    Тали электрические канатные YGK : основные размеры


    Размеры,
    мм    		 Модель YGK-E
    1,6-6/12 3,2-5/6 3,2-5/12 5-5/7 5-5/12 10-5/7 10-5/12 15-4/7 15-4/12
    Amin 400 406 406 508 508 616 616 753 753
    Amax 502 508 508 535 535 673 673 788 788
    B 270 270 270 476 476 540 540 514 514
    Cmin 219 219 219 206 206 206 206 359 359
    Cmax 356 356 356 356 356 356 356 508 508
    D 95 95 95 102 102 152 152 178 178
    Emin 160 160 160 140 140 114 114 256 256
    Emax 296 296 296 289 289 264 264 405 405
    Fmin 464 464 464 611 611 742 742 789 789
    Fmax 464 464 464 760 760 891 891 938 938
    G 368 375 375 454 454 575 575 611 611
    H 156 156 156 127 127 175 175 229 229
    I 165 165 165 270 270 359 359 356 356
    K 324 324 324 527 527 645 645 641 641
    L 365 375 635 524 778 532 791 597 870
    M 178 89 178 140 225 143 229 155 251
    N 327 406 406 359 359 460 460 548 548
    O 470 470 819 727 1060 765 1108 873 1241
    P 149 149 149 120 120 159 159 178 178
    Q 251 251 - - - - - 171 171
    R 76 156 156 238 238 302 302 368 368
    S 35 35 35 35 35 51 51 45 45
    T 23 34 34 43 43 55 55 69 69
    U 25 36 36 43 43 56 56 77 77
    V 27 37 37 46 46 66 66 76 76


    >>Вернуться на страницу "Тали электрические и пневматические Yale"



    Таль электрическая канатная Yale Global King

    Тельфер (таль электрическая канатная) YGK-E.

      В талях электрических канатных YGK применены инновационные конструкторские решения, они надежны и удобны в эксплуатации, имеют современный дизайн.

      Устанавливаются (монтируются) на подвесном пути двутаврового профиля. Ширина полки двутавра для талей каждой грузоподъемности указана в таблице на этой странице.
    Передвижная канатная таль YGK Yale Global King- барабан
    Передвижная канатная таль YGK - барабан и канатоукладчик

    Тельфер (таль канатная электрическая) YGK-E.
      Барабан с намотанным на него канатом и канатоукладчик.

      Диаметр применяемого каната от 6,4 до 15 мм (указан в таблице с техническими характеристиками для талей каждой грузоподъемности).
    Таль канатная электрическая YGK (тельфер)

    Электрическая таль канатная YGK.

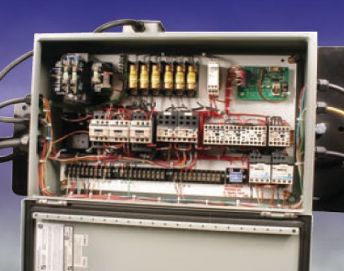

      Блок управления. Низковольтное контакторное управление 42В для управления подъемом груза и перемещением тельфера по монорельсу обеспечивает высокую электробезопасность при работе с талью.

      Управление позволяет осуществлять мониторинг состояния двигателя.
    Таль электрическая канатная YGK (тельфер) - двигатель на подъем/опускание

      Таль канатная (тельфер) YGK. Электрический двигатель на подъем/опускание - асинхронный двухскоростной (1:4).
    Электрические тали канатные YGK - тельферы


    Привод тележки тали электрической канатной YGK.

      Тип редуктора крантележки тали канатной YGK: червячный. Двигатель крантележки асинхронный двухскростной (1:3).
    Электрическая таль канатная YGK - тельфер - концевой выключатель


    В талях YGK имеется концевой выключатель для верхнего и нижнего положения крюка.
    Электрическая таль канатная (тельфер) YGK - нижняя крюковая подвеска


    Крюк талей канатных YGK вращается на 360 градусов.
    Тали электрические канатные YGK Yale Global King

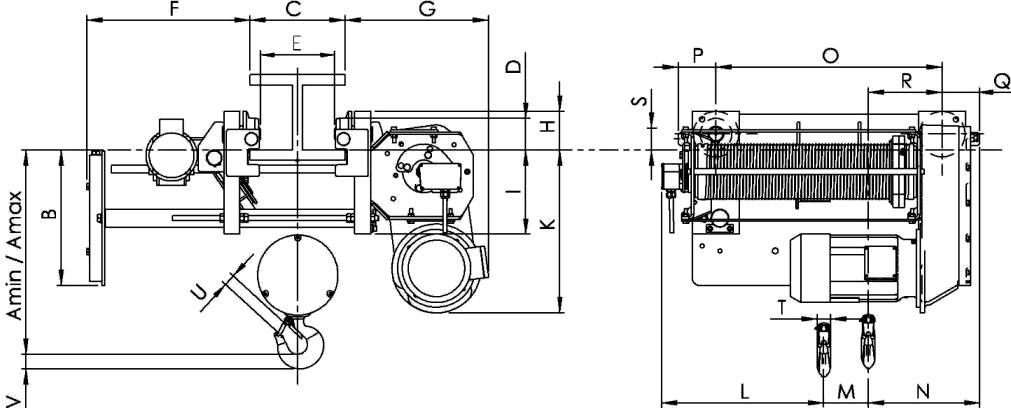

    Передвижная таль электрическая канатная YGK. Увеличенную схему размеров канатной тали электрической YGK можно скачать кликом по картинке выше.

      Скачивается файл в pdf содержащий схему размеров, технические характеристики и описание тали YGK - Yale Global King.
