Пневматические тали цепные модель CPА
грузоподъемность 2,0–10,0 тонн

  • Конструкция пневматических талей CPA соответствует конструкции электрических талей модели СРЕ. Тали пневматические цепные просты, удобны и недороги в техническом обслуживании, благодаря тому, что конструктивно состоят из трех основных компонентов.
  • Пневматические тали CPA имеют 100% продолжительность включений и неограниченное количество пусков, что обеспечивает работу тали при самых тяжелых режимах нагружения.
  • Пневматические тали CPA нечувствительны к загрязнению, влажности и к агрессивной внешней среде.
  • Изготавливаются как стационарные, так и передвижные тали пневматические цепные CPA. В передвижной тали тележка с пневматическим приводом непосредственно присоединена к тали.


    • Тали пневматические цепные Yale CPА:
    технические характеристики
      Модель   Характеристики
    г/п,
    кг    		 кол-во
    вет-
    вей    		 скорость
    подъема
    при ном.
    нагрузке
    м/мин    		 скорость
    подъема
    без нагрузки
    м/мин    		 скорость
    опускан.
    при ном.
    нагрузке
    м/мин    		 мощ-
    ность
    двиг.
    кВт    		 масса
    стац.
    таль
    кг*    		 масса
    передв.
    таль**
    кг*
    CPA 20-8 2000 1 7,4 9,9 11,0 2,6 121 199
    CPA 30-6 3000 1 6,0 9,9 13,0 3,2 121 199
    CPA 40-4 4000 2 3,7 5,0 5,5 2,6 140 218
    CPA 50-3 5000 2 3,4 5,0 6,0 3,0 140 218
    CPA 60-3 6000 2 3,0 5,0 6,5 3,2 140 218
    CPA 75-2 7500 3 2,0 3,3 4,3 3,2 - -
    CPA 100-2 10000 4 3,4 5,0 6,0 2x3,0 - -

    * Масса указана для тали с высотой подъема h=3м.

    ** Возможно оснащение тали пневматической CPA тележкой с ручным приводом - холостой либо с приводом механизма передвижения.


    Тали цепные пневматические CPА
    основные особенности и отличительные черты

  • Надежный поршневой двигатель талей CPA снабжен встроенным пружинным тормозом, обеспечивающим безопасность работы даже при прекращении подачи сжатого воздуха.
  • Таль пневматическая цепная CPA имеет двигатель с высоким стартовым крутящим моментом.
  • Чувствительное управления с использованием пульта, оснащенного (в том числе) кнопкой аварийной остановки.
  • Низкий уровень шума при работе, благодаря использованию специального глушителя.
  • Рабочее давление в пневмосистеме от 4 до 6 бар.
  • Редуктор тали планетарный, заполнен маслом. Обеспечивает плавную работу механизма тали и низкую строительную высоту.
  • Грузовая звездочка изготовлена из высокопрочной стали, имеет 5 высокоточных карманов, полностью соответствующих геометрии звеньев цепи, что обеспечивает плавный и точный ход грузовой цепи.
  • Имеется прочная и высокоточная направляющая грузовой цепи.
  • Кованые крюки верхней и нижней подвески изготовлены из легированной стали и в случае перегрузки не ломаются, а разгибаются.


    • Опции (дополнительная комплектация по заказу)

    Управление при помощи тросового привода.

    Грузовая цепь из нержавеющей стали.



    Технические данные пневматических тележек
    Грузо-
    подъемность,
    кг    		 Размер Ширина полки
    двутавра, мм    		 Макс. толщина
    полки двутавра t, мм    		 Радиус кривизны
    подвесного пути,
    м    		 Скорость передви-
    жения,
    м/мин    		 Мощность двигателя
    кВт
    2000-6000 A 98-180 27 2,0 18 0,55
    2000-6000 B 180-300 27 1,8 18 0,55
    7500-10000 B 125-310 40 1,8 - -


    Тали пневматические CPA стационарные: основные размеры

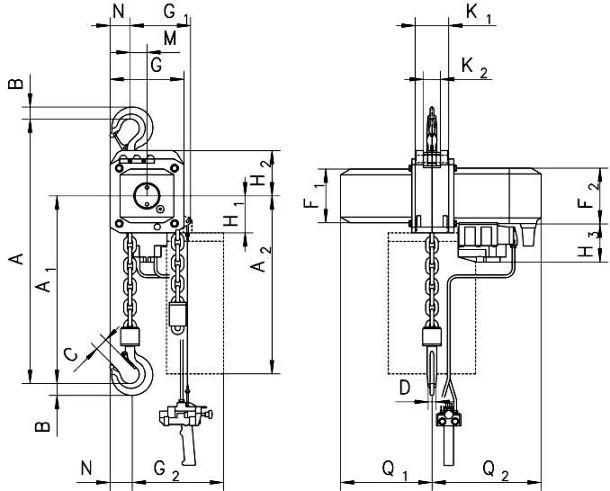

    Пневматическая таль цепная CPA стационарная, грузоподъемность 2000-3000 кг, одна ветвь грузовой цепи.


    CPA грузоподъемностью 2-10 тонн - Тали пневматические цепные Yale - основные размеры


    Размеры Модель
    CPA 20-8,
    30-6    		 CPA 40-4,
    50-3    		 CPA 60-3 CPA 75-2 CPA 100-2
    A, мм 516 681 681 950 1068
    A1, мм 286 428 428 479 651
    B, мм 35 45 47 60 60
    C, мм 37 46 42 52 52
    D, мм 24 30 30 40/45 40/45
    F1, мм 160 160 160 160 160
    F2, мм 165 165 165 165 165
    G, мм 220 220 220 220 581
    G1, мм 180 140 140 268 311
    G2(13м), мм 258 218 218 - -
    G2(21м), мм 278 238 238 345 408
    H1, мм 110 110 110 110 110
    H2, мм 135 135 135 307 256
    H3, мм 115 115 115 115 115
    K1, мм 100 100 100 92 92
    K2, мм 51 51 51 62 62
    M, мм 50 9,6 9,6 139 181
    N, мм 60 100 100 136 291
    Q1, мм 272 272 272 272 272
    Q2, мм 325 325 325 325 325

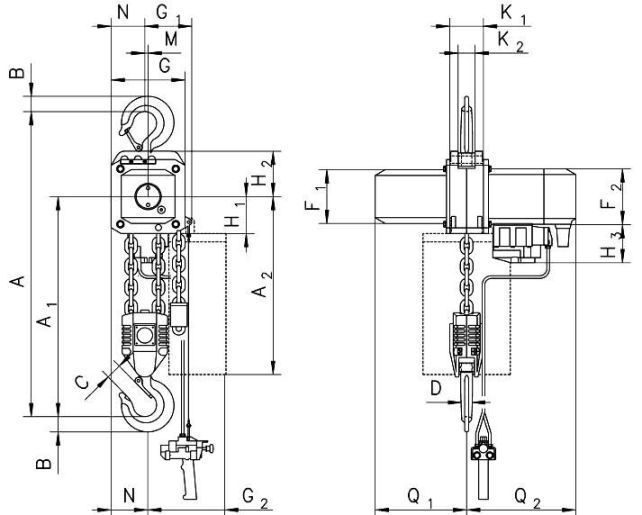

    Таль пневматическая цепная CPA стационарная, грузоподъемность 4000-6000 кг, две ветви грузовой цепи.


    Тали пневматические цепные Yale CPA г/п 2-10т : основные размеры




    Тали цепные пневматические CPA передвижные: основные размеры

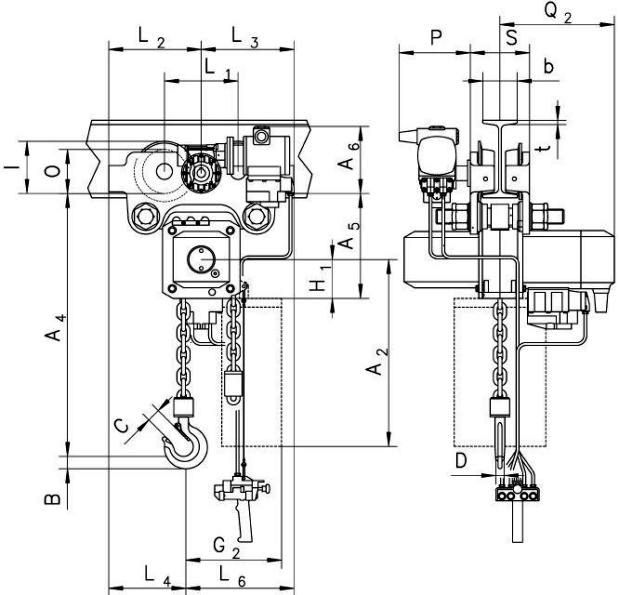

    Таль пневматическая передвижная CPA c пневматической тележкой

    Тали пневматические передвижные Yale CPA цепные: размеры


    Размеры Модель
    CPA 20-8,
    30-6    		 CPA 40-4,
    50-3, 60-3    		 CPA 75-2 CPA 100-2
    A2(13 м), мм 430 430 - -
    A2(21 м), мм 530 530 530 530
    A4, мм 465 615 855 965
    А5, мм 298 298 477 425
    А6, мм 190 190 182 182
    b, мм 98-180 (A)
    180-300 (B)    		 98-180 (A)
    180-300 (B)    		 98-180 (A)
    180-300 (B)    		 98-180 (A)
    180-300 (B)
    F, мм 150 150 113 113
    I, мм 142,5 142,5 130 130
    L1, мм 209 209 200 200
    L2, мм 262,5 262,5 215 215
    L3, мм 265 265 265 265
    L4, мм 213 253 291 291
    L5, мм 312 272 - -
    L6, мм 315 275 - -
    O, мм 125 125 150 150
    P, мм 208 208 208 208
    P1, мм 284 284 284 284
    S, мм b+70 b+70 b+98 b+98
    tmax, мм 27 27 40 40
    T1(A), мм 182 182 270 270
    T1(B), мм 242 242 270 270


    >>Вернуться на страницу "Тали электрические и пневматические Yale"

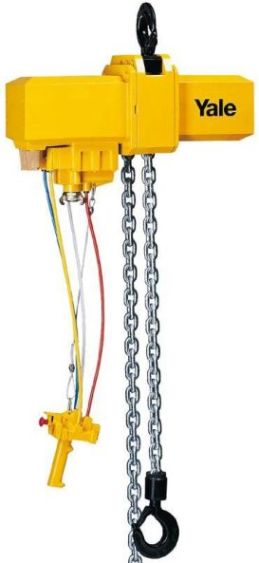

    Таль пневматическая цепная Yale модель CPA

    Пневматические тали Yale CPA просты, удобны и недороги в техническом обслуживании.

    Конструктивно состоят из трех основных компонентов, при этом конструкция талей CPA в целом соответствует конструкции талей цепных электрических CPE.

    Могут работать при самых тяжелых режимах нагружения - имеют 100% продолжительность включений и неограниченное количество пусков.

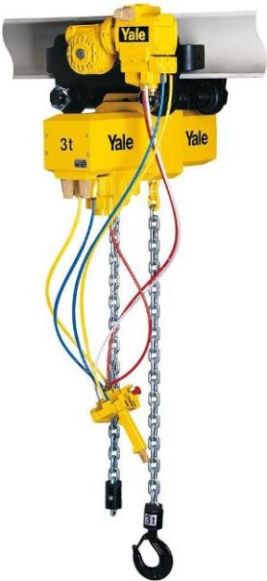

    Передвижная пневматическая таль CPA

    Передвижная таль пневматическая цепная CPA.

    В передвижной тали тележка, также имеющая пневматический привод, непосредственно присоединена к тали.

    Возможно исполнение передвижной тали с использованием ручной тежки (с приводом механизма передвижения или без привода).
    Таль цепная пневматическая CPA взрывобезопасного исполнения

    Пневматические цепные тали CPA изготавливаются также во взрывобезопасном исполнении (ВБИ).

    Показана таль с управлением при помощи тросового привода.

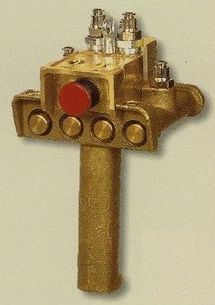

    Пневматическая таль цепная CPA - пульт управления талью

    Пневматические тали CPA имеют чувствительное управление с использованием двух- или четырех- кнопочного пульта, оснащенного (в том числе) кнопкой аварийной остановки.

    Помимо исполнения с прямым управлением при помощи пульта возможно исполнение с тросовым управлением (показано выше).
    Пневматическая таль цепная CPA грузоподъемностью до 980 кг

    Таль пневматическая цепная CPA 5-5

    Информация о пневматических талях CPA грузоподъемностью от 125 до 980 кг представлена на другой странице сайта (ссылка в верхней левой части страницы).

    Представлена новая модель пневматической тали образца 2011 года.
    Пневматическая таль цепная CPA - контейнер для цепи

    По заказу потребителя пневматическая таль цепная CPA оснащается контейнером для цепи.

    Контейнеры для цепи - двух типоразмеров (для 13м цепи, для 21м цепи).
    Тали цепные пневматические Yale CPA передвижные

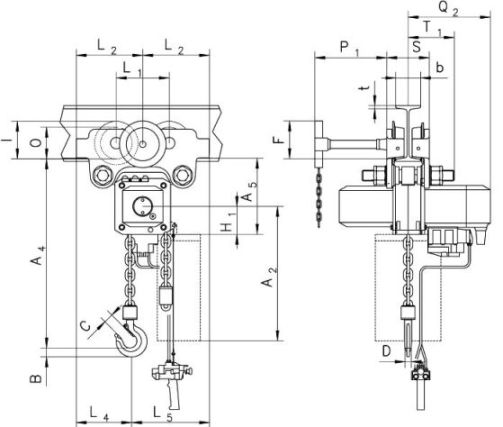

    Пневматическая таль цепная CPA передвижная с ручной тележкой.

    Увеличенную схему размеров передвижной тали цепной пневматической Yale CPA с ручной тележкой можно скачать кликом по картинке выше.
