Тали электрические цепные серии YaleVego
модель CPV/ CPVF грузоподъемность 125–2000 кг

  • Электрические цепные тали серии YaleVego сочетают в себе современный дизайн и инновационные конструкторские решения.
  • Электрическая таль цепная CPV/CPVF имеет надежную конструкцию, обеспечивающую применение талей CPV как разностороннего инструмента для профессионального применения.
  • Встроенный концевой выключатель верхнего и нижнего положения крюка обеспечивает существенное увеличение срока службы противоперегрузочной муфты, электродвигателя и редуктора.
  • Группа режима нагрузок по FEM — 1Am (с возможностью увеличения до 2Am или 3Am при соответствующем изменении грузоподъемности и количества рабочих циклов).
  • Коэффициент занятости (продолжительность включения ПВ) 50% для талей с одной скоростью.
  • Изготавливаются как стационарные, так и передвижные тали электрические цепные CPV/CPVF. В передвижной тали тележка с электрическим приводом непосредственно присоединена к тали.
  • CPV - обозначение тали YaleVego с одной скоростью подъема. Таль электрическая цепная YaleVego, имеющая две скорости подъема обозначается - CPVF.


    • Электрические тали цепные YaleVego CPV/CPVF:
    технические характеристики
      Модель   Характеристики
    г/п,
    кг    		 кол-во
    ветвей    		 FEM
    класси
    фика
    ция    		 скорость
    подъема
    м/мин    		 мощ
    ность
    двиг.
    кВт    		 коэффи
    циент
    заня
    тости
    ED%    		 масса
    стац.
    таль*
    кг    		 масса
    передв.
    таль**
    кг
    CPV 1-8 125 1 3m 8 0,19 60 24 47
    CPVF 1-8 125 1 3m 8/2 0,19/0,05 40/20 25 48
    CPV 2-8 250 1 1Am 8 0,37 50 24 47
    CPVF 2-8 250 1 1Am 8/2 0,37/0,09 33/17 25 48
    CPV 5-4 500 2 1Am 4 0,37 50 25 48
    CPVF 5-4 500 2 1Am 4/1 0,37/0,09 33/17 26 49
    CPV 5-8 500 1 1Am 8 0,75 50 26 49
    CPVF 5-8 500 1 1Am 8/2 0,75/0,18 33/17 27 50
    CPV 10-4 1000 2 1Am 4 0,75 50 28 51
    CPVF 10-4 1000 2 1Am 4/1 0,75/0,18 33/17 29 52
    CPV 10-8 1000 1 1Am 8 1,5 50 58 84
    CPVF 10-8 1000 1 1Am 8/2 1,5/0,37 33/17 59 85
    CPV 20-4 2000 2 1Am 4 1,5 50 63 89
    CPVF 20-4 2000 2 1Am 4/1 1,5/0,37 33/17 64 90

    * Масса стационарной тали указана тали с высотой подъема h=3м

    ** Для передвижных талей с двухскоростной тележкой масса больше на 2 кг.


    Тали электрические цепные YaleVego CPV/CPVF
    отличительные черты и основные особенности

  • Электрическая таль CPV имеет контакторное управление 42В в целях повышения безопасности работы. Стандартное рабочее напряжение 3 фазы, 400В/50Гц.
  • Предусмотрена тепловая защита от перегрузки. Оптимальный тепловой режим работы электродвигателя обеспечивается специальной конструкцией корпуса тали (специальный кожух охлаждения).
  • Электромагнитный пружинный тормоз обеспечивает безопасное удержание груза даже в случае аварийного выключения питающего напряжения.
  • Фрикционная муфта (муфта сцепления) конструктивно разработана таким образом, чтобы обеспечивать надежное удержание груза и эффективное торможение.
  • Защита двигателя от проникновения пыли и воды соответствует IP 55 (в соответствии с VDE 0530). Защита пульта соответствует IP65.
  • Стационарная таль электрическая цепная в стандартной комплектации оборудована скобой-хомутом для обеспечения малой строительной высоты. Крюк (верхняя крюковая подвеска) вместо скобы — под заказ.
  • Заполненный маслом редуктор с косозубым зацеплением обеспечивает плавный ход и длительную эксплуатацию тали.
  • Износостойкая направляющая грузовой цепи выполнена из стекловолокна, покрытого полиамидом.
  • Применяемая на талях высокопрочная калиброванная цепь закалена и оцинкована.
  • Гарантия 2 (два) года (за исключением изнашиваемых частей).


    • Опции (дополнительная комплектация по заказу)

    Верхняя крюковая подвеска (для стационарной тали взамен скобы-хомута).

    Для передвижной тали — тележка с ручным или электрическим приводом перемещения.

    Другое рабочее напряжение, отличающееся от стандартного, по требованию.

    Дистанционное управление (в сочетании с интегрированной кран-тележкой).

    Контейнер для цепи.

    Передвижная электрическая таль может дополнительно оснащаться подвесной системой электропитания.

    Грузовая цепь из нержавеющей стали.



    Технические данные тележек
    Тележка для
    тали    		 Грузо-
    подъем-
    ность,
    кг    		 Раз-
    мер    		 Ширина полки
    дву-
    тавр, мм    		 Макс. толщина
    полки двутавр t, мм    		 Радиус кривизны
    подвесн. пути,
    м    		 Скорость передви-
    жения,
    м/мин    		 Мощность двигателя
    кВт
    от CPV
    1-8
    до CPVF
    10-4    		 1000 A 58-180 19 0,9 18 или 18/4,5 0,18 или 0,18/0,06
    от CPV
    1-8
    до CPVF
    10-4    		 1000 B 180-300 19 0,9 18 или 18/4,5 0,18 или 0,18/0,06
    от CPV
    10-8
    до CPVF
    20-4    		 2000 A 58-180 19 1,15 18 или 18/4,5 0,18 или 0,18/0,06
    от CPV
    10-8
    до CPVF
    20-4    		 2000 B 180-300 19 1,15 18 или 18/4,5 0,18 или 0,18/0,06

    Примечание: VTE - обозначение односкоростной тележки; VTEF - тележка с двумя скоростями передвижения.



    Таль электрическая цепная CPV/CPVF: основные размеры

    Электрическая таль стационарная, г/п 125-1000кг, одна ветвь грузовой цепи.


    Тали электрические цепные YaleVego : основные размеры


    Размеры Модель
    CPV/CPVF
    1-8, 2-8,
    5-8    		 CPV/CPVF
    5-4    		 CPV/CPVF
    10-4    		 CPV/CPVF
    10-8    		 CPV/CPVF
    20-4
    A, мм 353 393 430 428 524
    A1, мм 196 196 196 234 234
    A2 (р-р I), мм 376 376 376 464 464
    А2 (р-р II), мм 426 426 426 544 544
    A2 (р-р III), мм 506 506 506 - -
    B, мм 22 22 29 29 37
    B1, мм 15 15 15 20 20
    C, мм 29 29 35 35 40
    C1, мм 38 38 38 45 45
    D, мм 15 15 21 21 26
    D1, мм 15 15 15 15 15
    E, мм 277 277 277 326 326
    G, мм 120 144 144 140 173
    G1 (р-р I), мм 142 142 142 208 208
    G1 (р-р II), мм 162 162 162 208 208
    G1 (р-р III), мм 162 162 162 - -
    H, мм 157 133 133 186 154
    K, мм 207 207 207 285 285
    M (р-р I), мм 162 162 162 208 208
    M (р-р II), мм 197 197 197 208 208
    M (р-р III), мм 197 197 197 - -
    N, мм 219 219 219 274 274
    Q2 (CPEF), мм 417 417 417 417 417

    Модель CPV/CPVF стационарная, грузоподъемность 500-2000 кг, две ветви грузовой цепи.


    Тали электрические цепные YaleVego : основные размеры




    Тали YaleVego CPV/CPVF передвижные: основные размеры

    Тали электрические CPV/CPVF с интегрированной электрической тележкой.

    Тали электрические передвижные Yale CPV цепные: размеры


    Размеры Модель
    CPV/CPVF
    1-8, 2-8,
    5-8    		 CPV/CPVF
    5-4    		 CPV/CPVF
    10-4    		 CPV/CPVF
    10-8    		 CPV/CPVF
    20-4
    A3, мм 228 228 228 263 263
    A4 (р-р I), мм 408 408 408 493 493
    A4 (р-р II), мм 458 458 458 573 573
    А4 (р-р III), мм 538 538 538 - -
    А5, мм 385 425 462 456 553
    b, мм 50-180 (A)
    180-300 (B)    		 50-180 (A)
    180-300 (B)    		 50-180 (A)
    180-300 (B)    		 50-180 (A)
    180-300 (B)    		 50-180 (A)
    180-300 (B)
    H1, мм 24 24 24 23 23
    H2, мм 158 158 158 186 186
    H3, мм 129 129 129 129 129
    H4(VTG), мм 95 95 95 95 95
    H4(VTE), мм 120 120 120 120 120
    I(VTG), мм 77 77 77 98 98
    L(VTG), мм 310 310 310 360 360
    L1, мм 130 130 130 150 150
    L2, мм 265 265 265 265 265
    L3, мм 155 155 155 180 180
    L4, мм 161 161 161 203 203
    O, мм 60 60 60 80 80
    P, мм 200 200 200 200 200
    P1, мм 246 246 246 246 246
    S, мм b+50 b+50 b+50 b+54 b+54
    T, мм 95 95 95 95 95
    tmax, мм 19 19 19 19 19




    >>Вернуться на страницу "Тали электрические и пневматические Yale"

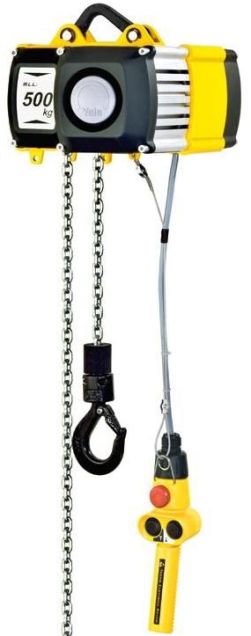

    Таль электрическая цепная YaleVego модель CPV/ CPVF

    Таль электрическая цепная YaleVego модель CPV/CPVF.
      Тали YaleVego сочетают в себе современный дизайн и инновационные конструкторские решения. Изображен вариант исполнения стационарной тали со скобой хомутом (вместо верхнего крюка).

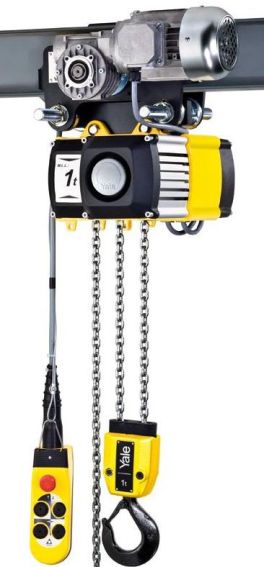

    Передвижная электрическая таль CPV/ CPVF YaleVego

    Таль электрическая цепная передвижная YaleVego модель CPV.
      Тали CPV/CPVF (одна / две скорости подъема) передвижные непосредственно соединеняются с тележкой с электрическим приводом VTE/VTEF (соответственно одна/две скорости перемещения по подвесному пути).
    Таль цепная электрическая CPV с верхней крюковой подвеской

    Электрическая таль цепная стационарная YaleVego CPV/CPVF с верхней крюковой подвеской.
      Тали цепные электрические CPV/CPVF имеют надежную конструкцию, что обеспечивает их применение как разностороннего инструмента для профессионального применения в различных отраслях.
    Электрические тали цепные CPV - передвижные и стационарные

    Контакторное управление 42В обеспечивает повышенную безопасность при работе с талями CPV.
    Электрическая таль цепная CPV YaleVego - кожух охлаждения

    В талях YaleVego предусмотрена тепловая защита от перегрузки. Необходимый тепловой режим работы электродвигателя обеспечивается, в том числе, специальным кожухом охлаждения (см. фотографию выше).
    Электрическая таль цепная CPV/CPVF муфта сцепления - фрикционная муфта

    Фрикционная муфта (муфта сцепления) разработана таким образом, чтобы обеспечивать надежное удержание груза и эффективное торможение. Конструкция тали обеспечивает удобный доступ к регулировке фрикционной муфты.

    Таль цепная электрическая CPV/CPVF регулировка муфты сцепления

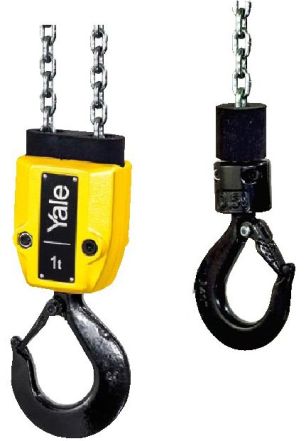

    Тали цепные электрические Yale CPV - нижняя крюковая подвеска

    Нижняя крюковая подвеска талей электрических цепных YaleVego модели CPV/CPVF (одна или две ветви грузовой цепи в зависимости от конкретной модели/грузоподъемности тали).
    Тали электрические цепные CPV YaleVego - пульт управления

    Тали электрические цепные YaleVego оснащены пультом, защищенным от проникновения пыли и воды. Защита пульта соответствует IP65. В сочетании с интегрированной кран-тележкой возможно дистанционное управление (опция).

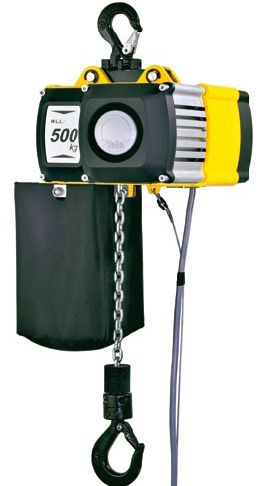

    Электрическая таль цепная CPV - контейнер для цепи

    По заказу потребителя тали цепные электрические CPV/CPVF могут быть оснащены контейнером для цепи.

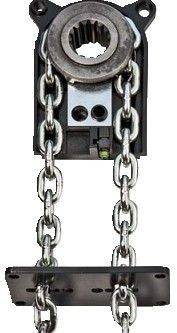

    Электрическая таль цепная CPV

    Тали цепные электрические CPV. Показана направляющая грузовой цепи.
    Тали электрические цепные CPV Yale

    Передвижная таль электрическая цепная YaleVego CPV с ручной тележкой с приводом механизма передвижения. Увеличенную схему размеров тали электрической цепной YaleVego CPV с ручной тележкой можно скачать кликом по картинке выше. Скачивается файл в pdf содержащий схемы размеров различных талей YaleVego.
