Таль электрическая цепная серии CPE – это высококачественный продукт для профессионального применения. Тельферы CPE/CPEF высокоэффективны и имеют долгий срок службы.
Электротали CPE/CPEF конструктивно состоят из трех основных компонентов, что делает их обслуживание легким и недорогим.
Группа режима нагрузок 1Am, за исключением моделей CPE(F) 20-8, CPE(F) 30-5 и CPE(F) 40-4, имеющих группу 1 Bm. Коэффициент занятости 40% при работе на одной скорости.
Таль электрическая цепная (тельфер) CPE работает от сети с напряжением 400 В, 3 фазы, 50Гц.
Изготавливаются тали электрические стационарные (CPE/CPEF) и тали электрические передвижные (CPE/CPEF + тележка VTE/VTEF). В передвижной тали тележка с электрическим приводом непосредственно присоединена к тали.
| Модель |
Характеристики |
г/п,
кг |
кол-во
вет-
вей |
FEM
класси
фика
ция |
скорость
подъема
м/мин |
мощ-
ность
двиг.
кВт |
коэффи
циент
заня
тости
ED% |
масса*
стац.
таль
кг |
масса*
передв.
таль**
кг |
| CPE 16-8 |
1600 |
1 |
1Am |
8 |
2,3 |
40 |
88 |
164 |
| CPEF 16-8 |
1600 |
1 |
1Am |
8/2 |
2,3/0,58 |
40/20 |
93 |
169 |
| CPE 20-8 |
2000 |
1 |
1Bm |
8 |
2,8 |
25 |
88 |
164 |
| CPEF 20-8 |
2000 |
1 |
1Bm |
8/2 |
2,8/0,7 |
25/15 |
93 |
169 |
| CPE 25-5 |
2500 |
1 |
1Am |
5 |
2,3 |
40 |
88 |
164 |
| CPEF 25-5 |
2500 |
1 |
1Am |
5/1,25 |
2,3/0,58 |
40/20 |
93 |
169 |
| CPE 30-5 |
3000 |
1 |
1Bm |
5 |
2,8 |
25 |
88 |
164 |
| CPEF 30-5 |
3000 |
1 |
1Bm |
5/1,25 |
2,8/0,7 |
25/15 |
93 |
169 |
| CPE 32-4 |
3200 |
2 |
1Am |
4 |
2,3 |
40 |
93 |
169 |
| CPEF 32-4 |
3200 |
2 |
1Am |
4/1 |
2,3/0,58 |
40/20 |
112 |
187 |
| CPE 40-4 |
4000 |
2 |
1Bm |
4 |
2,8 |
25 |
107 |
182 |
| CPEF 40-4 |
4000 |
2 |
1Bm |
4/1 |
2,8/0,7 |
25/15 |
112 |
187 |
| CPE 50-2 |
5000 |
2 |
1Am |
2,5 |
2,3 |
40 |
107 |
182 |
| CPEF 50-2 |
5000 |
2 |
1Am |
2,5/0,6 |
2,3/0,58 |
40/20 |
112 |
187 |
| CPE 100-2 |
10000 |
4 |
1Am |
2,5 |
2x2,3 |
40 |
282 |
406 |
| CPEF 100-2 |
10000 |
4 |
1Am |
2,5/0,6 |
2x
2,3/0,58 |
40/20 |
287 |
411 |
* Масса указана для тали с высотой подъема h=3м.
** Электроталь передвижная на тележке с 2-мя скоростями перемещения имеет массу на 2 кг больше.
Грузовая звёздочка с 5-ю карманами изготовлена из износоустойчивой стали, имеет поверхностное упрочнение. Звездочка точно соответствует грузовой цепи, что гарантирует мягкое и точное движение цепи.
Защита двигателя в соответствии с IP 54, класс изоляции F. Подвесной пульт управления защищен в соответствии с IP 65 от проникновения пыли и воды.
Электродвигатель оснащен электромагнитным пружинным тормозом, который удержит груз даже в случае отключения электроэнергии.
Двигатель оснащён биметаллической термозащитой (используется в сочетании с низковольтным контакторным управлением).
Таль электрическая цепная CPE/CPEF имеет 2 года гарантии (исключая изнашиваемые части);
Крюк верхней подвески и крюк нижней подвески изготавливаются из легированной стали. При перегрузке крюки не ломаются, а разгибаются.
Стандартное исполнение с прямым управлением. Как опция - возможно управление с напряжением 42В.
Редуктор тали цепной электрической CPE - планетарный, заполнен маслом, что обеспечивает мягкую, бесшумную работу.
Применяемая на талях высокопрочная калиброванная цепь закалена и оцинкована.
Конструкция тали обеспечивает низкую строительную высоту.
Контейнер для цепи.
Цепь из нержавеющей стали (без снижения предельной рабочей нагрузки).
Другое рабочее напряжение по требованию.
Двигатель с тормозом из нержавеющей стали.
Концевые выключатели для верхнего и нижнего положения грузового крюка (в сочетании с низковольтным управлением).
Таль электрическая цепная CPE/CPEF может быть оснащена низковольтным контакторным управлением 42 V.
Грузо-
подъемность,
кг |
Размер |
Ширина полки
двутавра, мм |
Макс. толщина
полки двутавра t, мм |
Радиус кривизны
подвесного пути,
м |
Скорость передви-
жения,
м/мин |
Мощность двигателя
кВт |
| 1600-5000 |
A |
98-180 |
27 |
2,0 |
11 или 11/2,8 |
0,37 или 0,3/0,09 |
| 1600-5000 |
B |
180-300 |
27 |
1,8 |
11 или 11/2,8 |
0,37 или 0,3/0,09 |
| 7500-10000 |
B |
125-310 |
40 |
1,8 |
5 или 5/1,25 |
0,55 или 0,55/0,12 |
VTE - обозначение односкоростной электрической тележки. VTEF - электрическая тележка с двумя скоростями.

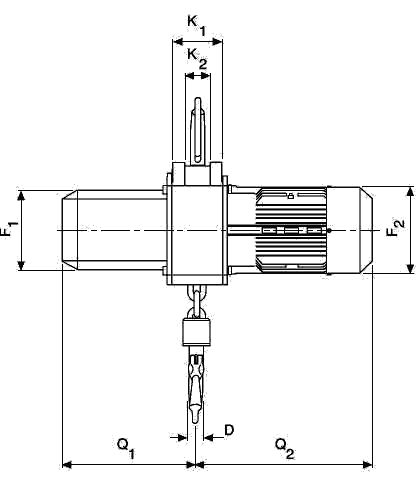

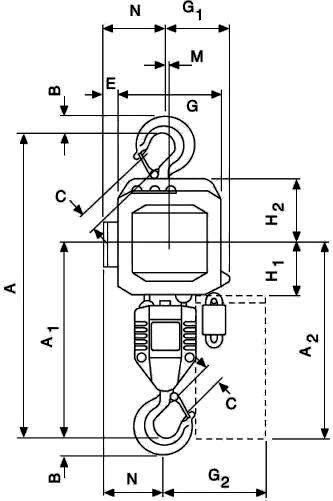

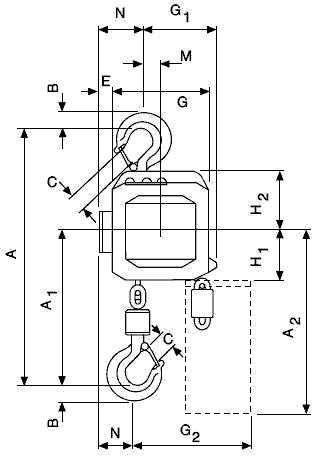

Таль электрическая стационарная, грузоподъемность 1600-3000 кг, одна ветвь грузовой цепи.
| Размеры |
Модель |
CPE/CPEF
16-8, 20-8,
25-5, 30-5 |
CPE/CPEF
32-4, 40-4,
50-2 |
CPE/CPEF
75-1,6 |
CPE/CPEF
100-2 |
| A, мм |
516 |
681 |
950 |
1068 |
| A1, мм |
286 |
428 |
479 |
651 |
| A2 (13 м), мм |
430 |
430 |
- |
- |
| А2 (21 м), мм |
530 |
530 |
530 |
555 |
| B, мм |
35 |
45 |
60 |
60 |
| C, мм |
37 |
46 |
52 |
52 |
| D, мм |
24 |
30 |
40/45 |
40/45 |
| E, мм |
24 |
24 |
- |
- |
| F1, мм |
160 |
160 |
160 |
160 |
| F2, мм |
178 |
178 |
178 |
178 |
| G, мм |
220 |
220 |
220 |
705 |
| G1, мм |
180 |
140 |
268 |
315 |
| G2 (13 м), мм |
257 |
218 |
- |
- |
| G2 (21 м), мм |
277 |
238 |
345 |
408 |
| H1, мм |
110 |
110 |
110 |
135 |
| H2, мм |
135 |
135 |
307 |
256 |
| K1, мм |
100 |
100 |
92 |
92 |
| K2, мм |
51 |
51 |
62 |
62 |
M, мм |
50 |
9,6 |
138 |
- |
N, мм |
84 |
124 |
136 |
390 |
Q1, мм |
280 |
280 |
280 |
280 |
Q2 (CPE), мм |
362 |
362 |
362 |
362 |
Q2 (CPEF), мм |
417 |
417 |
417 |
417 |

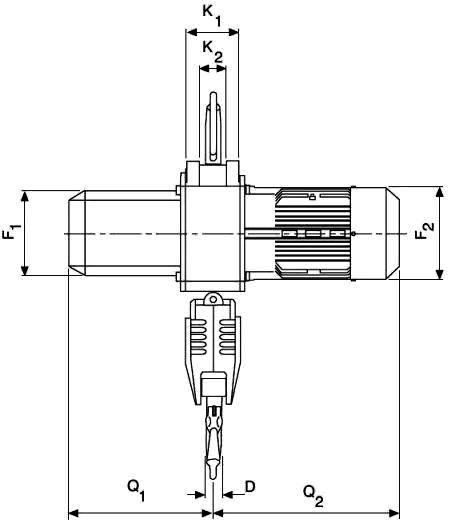

Таль электрическая стационарная, грузоподъемность 3200-5000 кг, две ветви грузовой цепи.
Таль электрическая передвижная, грузоподъемность 1600-5000 кг.
| Размеры |
Модель |
CPE/CPEF
16-8, 20-8,
25-5, 30-5 |
CPE/CPEF
32-4, 40-4,
50-2 |
CPE/CPEF
75-1,6 |
CPE/CPEF
100-2 |
| A3, мм |
143 |
143 |
- |
110 |
| A4, мм |
465 |
615 |
855 |
965 |
| A5, мм |
298 |
298 |
477 |
450 |
| А6, мм |
178 |
178 |
- |
170 |
| b, мм |
98-180 (A)
180-300 (B) |
98-180 (A)
180-300 (B) |
98-180 (A)
180-300 (B) |
98-180 (A)
180-300 (B) |
| F, мм |
150 |
150 |
113 |
113 |
| I, мм |
142,5 |
142,5 |
170 |
170 |
| L1, мм |
209 |
209 |
200 |
200 |
| L2, мм |
262,5 |
262,5 |
215 |
215 |
| L3(VTE), мм |
292 |
292 |
- |
335 |
| L3(VTEF), мм |
296 |
296 |
- |
335 |
| L4, мм |
213 |
253 |
215 |
390 |
| L5, мм |
312 |
272 |
215 |
215 |
| L6(VTE), мм |
342 |
302 |
- |
- |
| L6(VTEF), мм |
346 |
306 |
- |
- |
| O, мм |
125 |
125 |
150 |
150 |
| P(VTE), мм |
197 |
197 |
- |
273 |
| P(VTEF), мм |
205 |
205 |
- |
280 |
P1, мм |
229 |
229 |
- |
110 |
S, мм |
b+70 |
b+70 |
b+98 |
b+98 |
T, мм |
97 |
97 |
- |
97 |
tmax, мм |
27 |
27 |
40 |
40 |
>>Вернуться на страницу "Тали электрические и пневматические Yale"
|
|
|
|
|

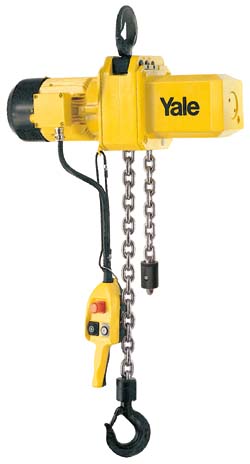

Цепная таль электрическая стационарная Yale модель CPE.
Электротали CPE - высококачественный продукт для профессионального применения.
Высокоэффективны, имеют долгий срок службы. Тельферы Yale CPE могут применяться в различных отраслях промышленности, в строительстве для подъема и перемещения грузов.
|
|
|
|

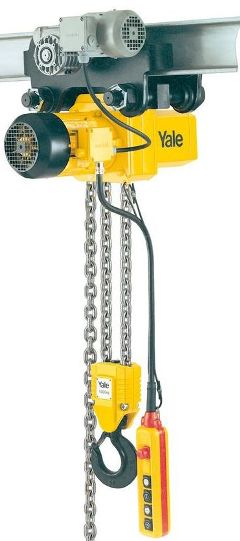

Таль электрическая передвижная Yale модель CPE.
Таль непосредственно соединена с тележкой с электрическим приводом.
|
|

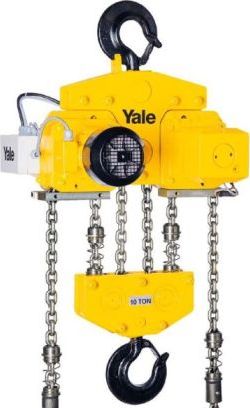

Тельфер модель CPE 100-2. Представляет собой двойную таль. Грузоподъемность 10000кг.
Электроталь CPE 100-2 состоит из двух CPE 50, которые соединены между собой.
|
|
|
|
Грузовая звездочка тали цепной электрической Yale CPE. Имеет пять карманов. Точное исполнение обеспечивает плавное, мягкое и точное движение грузовой цепи.
|
|
|
|
Нижняя крюковая подвеска талей CPE с двумя ветвями грузовой цепи (грузоподъемность от 3200 до 5000 кг).
|
|
|
|
По заказу потребителя тельфер CPE может быть
оснащен контейнером для цепи, который изготавливается из износоустойчивого материала.
|
|
|
|

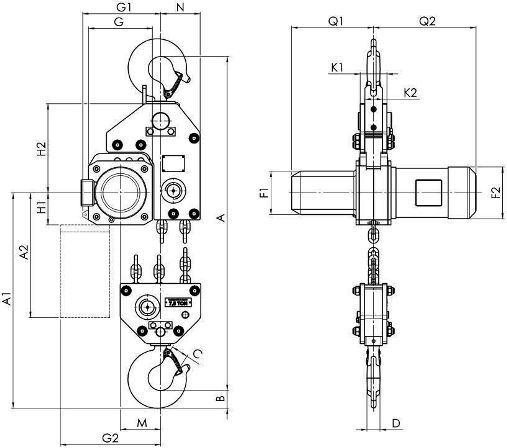

Таль электрическая стационарная цепная CPE грузоподъемностью 7500 кг. Увеличенную схему размеров тали электрической цепной Yale CPE можно скачать кликом по картинке выше.
|
|
|
|

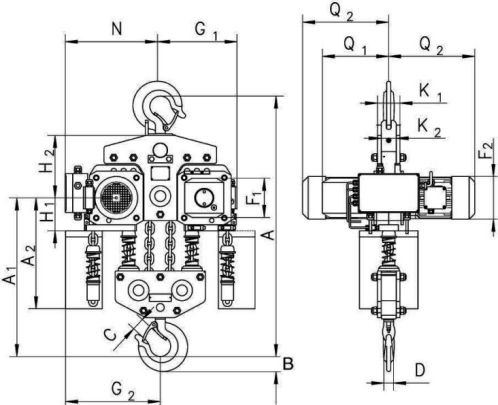

Таль стационарная электрическая цепная Yale CPE грузоподъемностью 10000 кг. Увеличенную схему размеров тали электрической цепной Yale CPE можно скачать кликом по картинке выше.
|
|
|
|
Тельфер CPE/CPEF. Вид на универсальное соединение электротали CPE с верхней крюковой подвеской, электрической или ручной тележкой.
Также универсальное соединение тали CPE позволяет закреплять электроталь на стальных конструкциях внутри зданий и сооружений.
|
|
|
|
Тали электрические передвижные CPE. Тележка с электрическим приводом присоединяется непосредственно к тали.
Тали электрические передвижные цепные CPE также могут оснащаться ручными кошками (тележками) с приводом механизма передвижения или без привода.
|
|
|
|
Передвижная таль электрическая цепная Yale CPE грузоподъемностью 75000 кг. Увеличенную схему размеров тельфера электрического цепного CPE грузоподъемностью 7,5 тонн можно скачать кликом по картинке выше.
|
|
|
|

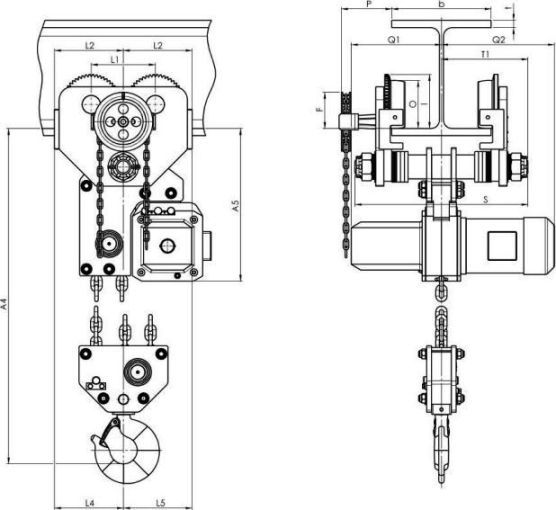

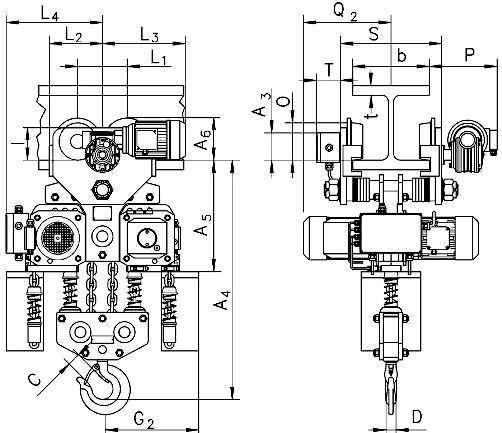

Таль электрическая передвижная Yale CPE грузоподъемностью 10000 кг. Увеличенную схему электротали цепной Yale CPE грузоподъемностью 7,5 тонн можно скачать кликом по картинке выше.
|
|
|
|
