Захватное устройство для горизонтальной транспортировки TCH состоит из двух захватов и двухветвевого цепного стропа. Специально
предназначено для транспортировки в горизонтальном положении листов и плит с минимальной толщиной более 5 мм, также как и для транспортировки стопок листов.
Стандартная двухветвевая версия захватного устройства подходит для листов и плит нормального размера.
Для листов большого размера рекомендуется использовать набор из двух захватных устройств совместно с траверсой.
В стандартной версии захватное устройство подходит для листов / плит с шириной до 1500 мм (см. рисунок). Захватные устройства
с более длинными стропами для перемещения листов и (или) плит с большей шириной возможны на заказ.
Грузоподъемность указана для пары захватов (т.е. для захватного устройства в целом). Возможна поставка также и одиночных захватов.
При использовании захватного устройства угол наклона стропы (от вертикали) не должен превышать 45 град!!!
| Модель |
Характеристики и размеры |
г/п*
кг |
Вмест.
зева,
мм |
Масса**,
кг |
A
мм |
В
мм |
С
мм |
| TCH 1,0 |
1000 |
0-50 |
13,0 |
135 |
75 |
18 |
| TCH 2,0 |
2000 |
5-32 |
17,7 |
160 |
90 |
22 |
| TCH 4,0 |
4000 |
5-50 |
31,0 |
180 |
100 |
26 |
| TCH 6,0 |
6000 |
5-75 |
69,0 |
200 |
110 |
32 |
| TCH 8,0 |
8000 |
5-75 |
72,0 |
260 |
140 |
36 |
| TCH 10,0/1 |
10000 |
5-100 |
93,8 |
300 |
160 |
40 |
| TCH 10,0/2 |
10000 |
50-150 |
108,6 |
300 |
160 |
40 |
*Грузоподъемность указана для пары захватов
**Масса указана для пары захватов со стропом
| Модель |
Характеристики и размеры |
D
мм |
E
мм |
F
мм |
G
мм |
H
мм |
I
мм |
J
мм |
| TCH 1,0 |
15 |
82 |
65 |
100 |
32 |
44 |
13 |
| TCH 2,0 |
32 |
83 |
61 |
100 |
49 |
72 |
19 |
| TCH 4,0 |
44 |
114 |
75 |
99 |
62 |
89 |
26 |
| TCH 6,0 |
58 |
172 |
97 |
129 |
90 |
127 |
36 |
| TCH 8,0 |
56 |
170 |
100 |
128 |
90 |
130 |
37 |
| TCH 10,0/1 |
70 |
216 |
116 |
149 |
113 |
113 |
50 |
| TCH 10,0/2 |
66 |
218 |
116 |
150 |
113 |
113 |
50 |
Захватное устройство TGF для горизонтальной транспортировки состоит их двух захватов на двухветвевом
цепном стропе. Специально предназначено для транспортировки стопок листов (других плоских заготовок, деталей, изделий).
В процессе эксплуатации захваты легко настраиваются по высоте стопки специальным рычагом.
Для транспортировки стопок листов из нержавеющей стали, фанеры и т.п. возможно по заказу изготовление захватов с плоскими зажимами и защитными прокладками. По заказу возможно изготовление захватов для транспортировки стопок толщиной до 400 мм.
Ширина стопок листов, которые можно захватывать и перемещать захватным устройством TGF – до 1500 мм.
Угол наклона ветви стропа относительно вертикали не должен превышать 45 град.
Грузоподъемность и масса в таблице ниже указана для захватного устройства в целом, включающего два захвата и двухветвевой цепной строп.
| Модель |
Характеристики и размеры |
г/п*
кг |
Вмест.
зева,
мм |
Масса**,
кг |
A
мм |
В
мм |
| TGF 0,3/150 |
350 |
0-150 |
21 |
298 |
122 |
| TGF 0,6/150 |
650 |
0-150 |
22 |
298 |
122 |
| TGF 1,3/150 |
1300 |
0-150 |
23 |
298 |
122 |
| TGF 2,3/150 |
2300 |
0-150 |
33 |
321 |
130 |
| TGF 3,3/150 |
3300 |
0-150 |
39 |
321 |
130 |
| TGF 5,0/150 |
5000 |
0-150 |
59 |
405 |
185 |
| TGF 6,6/150 |
6650 |
0-150 |
65 |
405 |
185 |
| TGF 0,3/250 |
350 |
0-250 |
21 |
448 |
122 |
| TGF 0,6/250 |
650 |
0-250 |
22 |
448 |
122 |
| TGF 1,3/250 |
1300 |
0-250 |
23 |
448 |
122 |
| TGF 2,3/250 |
2300 |
0-250 |
33 |
417 |
130 |
| TGF 3,3/250 |
3300 |
0-250 |
39 |
417 |
130 |
| TGF 5,0/250 |
5000 |
0-250 |
59 |
495 |
185 |
| TGF 6,6/250 |
6650 |
0-250 |
87 |
495 |
185 |
*Грузоподъемность указана для пары захватов на стропе
**Масса указана для пары захватов со стропом
| Модель |
Характеристики и размеры |
C
мм |
D
мм |
E
мм |
F
мм |
G
мм |
H
мм |
| TGF 0,3/150 |
160 |
41 |
20 |
80 |
20 |
25 |
| TGF 0,6/150 |
160 |
41 |
20 |
80 |
20 |
25 |
| TGF 1,3/150 |
160 |
41 |
20 |
80 |
20 |
25 |
| TGF 2,3/150 |
160 |
50 |
23 |
80 |
25 |
25 |
| TGF 3,3/150 |
160 |
50 |
23 |
80 |
25 |
25 |
| TGF 5,0/150 |
210 |
82 |
30 |
100 |
30 |
40 |
| TGF 6,6/150 |
210 |
82 |
30 |
100 |
30 |
40 |
| TGF 0,3/250 |
140 |
41 |
20 |
80 |
20 |
25 |
| TGF 0,6/250 |
140 |
41 |
20 |
80 |
20 |
25 |
| TGF 1,3/250 |
140 |
41 |
20 |
80 |
20 |
25 |
| TGF 2,3/250 |
160 |
60 |
23 |
80 |
25 |
25 |
| TGF 3,3/250 |
160 |
60 |
23 |
80 |
25 |
25 |
| TGF 5,0/250 |
210 |
82 |
30 |
100 |
30 |
40 |
| TGF 6,6/250 |
210 |
82 |
30 |
100 |
30 |
40 |
>>Вернуться на страницу "Захваты, траверсы - Tigrip"
|
|
|
|
|

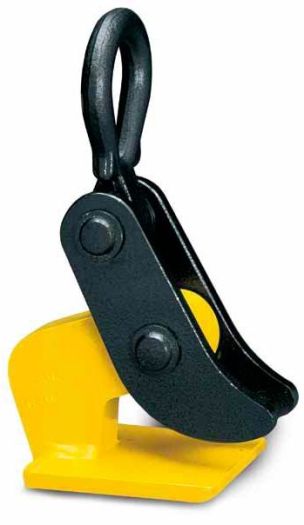

Захват, применяемый в захватном устройстве TCH.

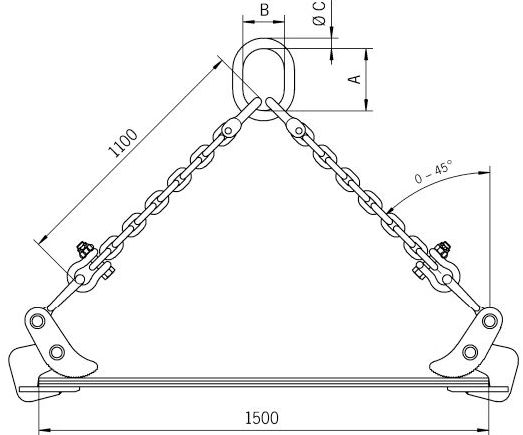

Захватное устройство TCH состоит из двух захватов и двухветвевого цепного стропа.
|
|
|
|

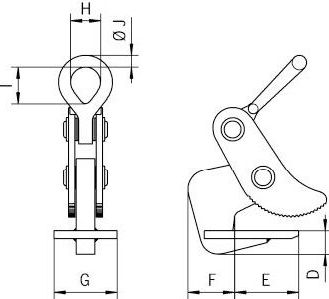

На рисунке - схема с основными размерами захвата TCH (см. также таблицу слева на этой странице).
|
|
Захватное устройство TCH предназначено для транспортировки в горизонтальном положении листов и плит, а также для транспортировки стопок листов.
|
|
|
|
Один из захватов захватного устройства TCH, применяемого для перемещения в горизонтальном положении куска стальной плиты.
|
|
|
|

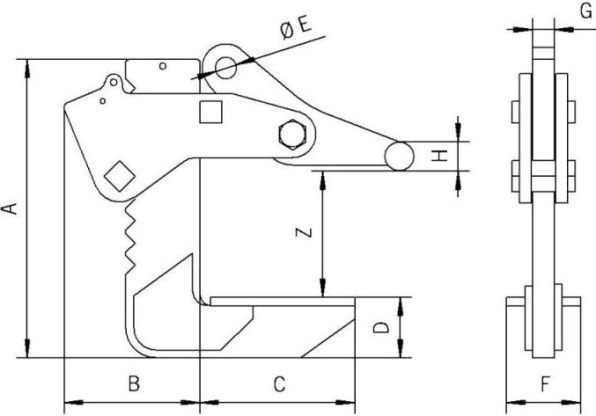

Захватное устройство TGF.
Показан один из захватов. Применяется при
транспортировке, подъеме, перемещении пачек листов или плит (сталь, другие
материалы). Состоит их двух захватов на двухветвевом цепном стропе.
|
|
|
|
Захват устройства TGF - пример использования.
В конструкции захвата предусмотрена возможность регулировки ширины зева захвата под необходимую толщину пакета (стопки) перемещаемого материала.
|
|
|
|
