Захваты для балок TTG для горизонтального транспортирования рабочая нагрузка (грузоподъемность) 0,5–7,5 тонн
Захват для балок TTG сконструирован для горизонтального транспортирования балок,
металлических плит, профилей и т.п. То есть захват производится за горизонтально расположенную
полку профиля, и этом же положении производится подъем и перемещение захваченного груза.
Положение проушины (подъемной петли) обеспечивает сохранение горизонтального положения фланцев захвата при транспортировании захваченного груза.
Захват для балок TTG имеет запирающее устройство безопасности (замок), обеспечивающее закрытое состояние захвата до начала подъема. Запирающее устройство позволяет оператору
свободно размещать захват на грузе, фиксировать захват или снимать его с груза.
Рычаг обеспечивает легкое открытие и закрытие зажимающих фланцев.
При транспортировке длинных профилей рекомендуется использовать два захвата, размещенных на траверсе!!!
Захваты для балок TTG г/п 0,5 - 7,5 тонн: размеры и характеристики
Модель
Характеристики и размеры
г/п тонн
Вмест. зева, мм
Масса, кг
A мм
В мм
С мм
D мм
TTG 0,5
0,5
0-20
2,9
50
36
25
148
TTG 1,5
1,5
0-30
6,8
70
43
35
140
TTG 3,0
3,0
0-35
11,3
80
55
42
180
TTG 4,5
4,5
0-40
14,8
90
60
46
196
TTG 7,5
7,5
0-45
30,0
110
64
55
222
Модель
Характеристики и размеры
E мм
F мм
G мм
H мм
I мм
J мм
K мм
L мм
M мм
TTG 0,5
200
27
20
95
110
10
56
85
13
TTG 1,5
180
40
30
155
230
15
50
100
16
TTG 3,0
214
40
32
190
284
20
60
114
20
TTG 4,5
248
40
35
207
314
20
64
117
25
TTG 7,5
304
50
42
237
367
22
90
143
30
Захваты для балок TTR для вертикального транспортирования рабочая нагрузка (грузоподъемность) 0,75–3,0 тонн
Захват для балок TTR сконструирован для вертикального транспортирования. В частности
для подъема, перемещения и штабелирования балок. Захват производится за вертикально расположенную полку профиля,
и в этом же положении производится подъем и перемещение захваченного груза.
Положение проушины (подъемной петли) обеспечивает сохранение вертикального положения фланцев
захвата при транспортировании захваченного груза.
Запирающее устройство безопасности (замок) обеспечивает закрытое состояние захвата и удержание его на месте до начала подъема.
Запирающее устройство позволяет оператору свободно размещать захват на грузе, фиксировать захват или снимать его с груза. Рычаг
обеспечивает легкое открытие и закрытие зажимающих фланцев.
При транспортировке длинных профилей рекомендуется использовать два захвата, размещенных на траверсе!!!
Захваты для балок TTR г/п 0,75 - 3,0 тонн: размеры и характеристики
Модель
Характеристики и размеры
г/п тонн
Вмест. зева, мм
Масса, кг
A мм
В мм
С мм
TTR 0,75
0,5
5-16
3,1
20,5
37
128
TTR 1,5
1,5
5-25
6,8
34
53
180
TTR 3,0
3,0
5-28
10,9
37
57
194
Модель
Характеристики и размеры
D мм
E мм
F мм
G мм
H мм
I мм
K мм
TTR 0,75
62
153
118
50
12
15
58
TTR 1,5
76
203
142
70
20
19
101
TTR 3,0
81
208
157
76
20
25
90
Захваты для балок TTT для горизонтального перемещения балок рабочая нагрузка (грузоподъемность) 0,75–4,5 тонн
Захват для балок TTT применяется при транспортировке стальных балок. Благодаря специальной конструкции зева - захват
может быть установлен на торце балки по центру.
Захваты для балок TTT могут использоваться только парами. Угол между ветвями цепи/каната
при этом не должен быть более 60 град!!!
Запирающее устройство безопасности позволяет удерживать захват на месте его
позиционирования даже когда он не находится под нагрузкой.
Рычаг позволяет легко открывать и закрывать захват, а также оставлять его в открытом положении.
Благодаря всему вышеуказанному безопасная и надежная работа захвата гарантируется.
Захваты для балок TTT г/п 0,75 - 4,5 тонн: размеры и характеристики

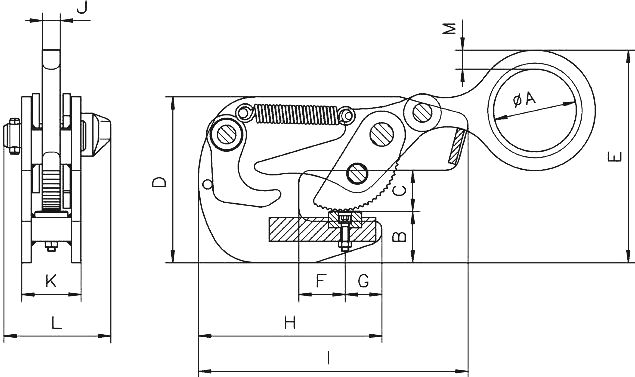

Захват для балок TTG для
горизонтального транспортирования балок, профилей, листов - лист или полка профиля
захватывается в горизонтальном положении, и в этом же положении производится перемещение груза.
Захват для балок TTG - пример использования.
Запирающее устройство безопасности (замок) на захвате обеспечивает его закрытое состояние захвата до начала подъема.
Запирающее устройство позволяет оператору свободно размещать захват на балке/ листе / профиле, фиксировать захват или снимать его с груза.

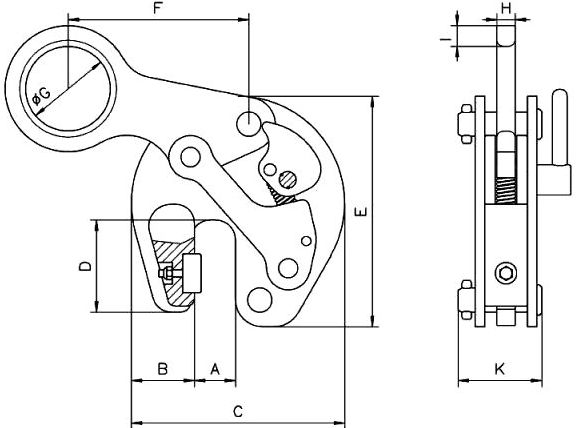

Захват для балок модели TTR для вертикального транспортирования грузоподъемностью 0,75 - 3,0 тонн.
Захват профиля/балки производится за вертикально расположенную полку. В этом же положении производится подъем и перемещение захваченного груза.
Пример использования захвата TTR для подъема/перемещения балки.
На захвате имеется запирающее устройство безопасности (замок), обеспечивающее закрытое состояние
захвата и удержание его на месте до начала подъема.
Горизонтальный захват для балок TTT.
Применяется при
транспортировке стальных балок. Может быть установлен на торце балки по центру. В этом случае используются только парами.
Захват для балок TTT - пример использования.
Угол между ветвями цепи/каната при использовании захватов ТТТ парой не должен быть более 60 град.
