Лебедки электрические канатные модель RPE
тяговое усилие 250–1000 даН

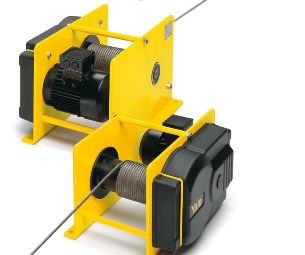

  • Лебедки электрические RPE сильный и надежный инструмент для подъема грузов и/или создания тяги для перемещения грузов
  • Электрические лебедки канатные модели RPE сконструированы для производительного, эффективного и безопасного использования, имеют большое количество преимуществ и опций.

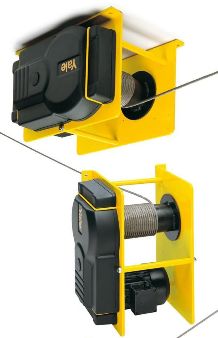

  • Лебедки RPE очень компактны. Практичная конструкция электрических лебедок RPE и возможность работы при различных направлениях тягового усилия (и, соответственно, троса) относительно лебёдки позволяют применять их практически в любом положении.
  • Группа режима нагрузок по FEM - 1 Bm.
  • Лебедки электрические Yale модели RPE спроектированы в соответствии с DIN 15020, правилами безопасности BGV D8 (лебедки, тяговое оборудование) и директивами ЕС для машин и механизмов.


    • Лебедки электрические канатные Yale RPE:
    технические характеристики
      Модель   Характеристики
    Тяговое
    усилие*,
    даН    		 Скорость
    подъема*,
    м/мин    		 Диаметр
    каната,
    мм    		 Мощность
    двиг.,
    кВт    		 К-т
    занятости
    ED, %
    RPE 2-13 250 13,0 4,0 0,55 40
    RPE 5-6 500 6,5 6,0 0,55 0,55
    RPE 5-12 500 12,0 6,0 1,1 40
    RPE 9-6 990 6,0 8,0 1,1 40
    RPE 10-6** 1000 6,0 8,0 1,1 40

    * Для верхнего слоя каната на барабане.

      Модель   Характеристики
    Полезная
    длина
    каната
    в 1 слой,
    м    		 Полезная
    длина
    каната
    в 2 слоя,
    м    		 Полезная
    длина
    каната
    в 3 слоя,
    м    		 Полезная
    длина
    каната
    в 4 слоя,
    м    		 Масса
    без каната,
    кг
    RPE 2-13 11,2 24,4 38,8 54,5 31,8
    RPE 5-6 7,0 16,4 27,0 38,8 32,8
    RPE 5-12 11,0 24,9 39,7 55,4 41,0
    RPE 9-6 10,2 23,0 37,4 - 76,0
    RPE 10-6** 10,2 23,0 37,4 - 76,9

    ** С муфтой защиты от перегрузки.


    Электрические лебедки канатные RPE:
    отличительные черты и основные особенности

  • Рабочее напряжение 400В, 50 Гц, 3 фазы. Степень защиты электродвигателя электролебедки канатной от проникновения пыли, воды и твердых частиц - IP 54, класс изоляции – F.
  • В стандартном исполнении лебедки канатные электрические RPE имеют прямое управление.
  • Электродвигатель оснащен электромагнитным пружинным тормозом, который позволяет удержать груз даже в случае аварийного прекращения подачи электроэнергии.


    • Опции (комплектация, возможная по заказу)

    различные исполнения барабанов электролебедки (увеличенные с большей канатоёмкостью, барабаны с рифленой поверхностью - канавками - для точного наматывания троса, барабаны с разделяющей перегородкой для работы с двумя канатами).

    Контакторное низковольтное управление 42B.

    Рабочее напряжение 230 В, 50 Гц, 1 фаза (для моделей RPE 2-13 и 5-6).

    Управление при помощи выносного пульта управления (включая сам пульт и кабель длиной 2м).

    Выключатель при провисании каната (только в сочетании с низковольтным контакторным управлением).

    Защита от перегрузки (муфта) для электролебедок моделей RPE 2-13, RPE 5-6, RPE 5-12.

    Концевой выключатель для ограничения хода каната в обоих направлениях.

    Специальное исполнение в соответствии BGV C1 для использования на сценах (театры и т.п.).

    Специальное антикоррозийное исполнение



    Простой барабан (увеличенная полезная длина каната)
    Модель Тяговое
    усилие
    верхний
    слой, даН    		 Размер
    барабана    		 Макс. длина
    каната, м
    RPE 2-13 L 250 2 80
    RPE 5-6 L 500 2 58
    RPE 9-6/10-6 L 990/1000 2 56
    RPE 2-13 XL 250 3 200
    RPE 5-6 XL 500 3 140
    RPE 5-12 XL 500 3 140
    RPE 9-6/10-6 XL 990/1000 3 100

    Барабан с рифленой поверхностью
    (рекомендуемая намотка на барабан - 1 слой)
    Модель Тяговое
    усилие
    верхний
    слой, даН    		 Размер
    барабана    		 Длина
    каната,
    1й слой, м    		 Макс. длина
    каната, м
    RPE 2-13 R 250 1 8,8 43
    RPE 5-6 L 500 1 6,2 33
    RPE 9-6/10-6 R 990/1000 1 8,2 30
    RPE 2-13 LR 250 2 13,3 64
    RPE 5-6 LR 500 2 9,5 49
    RPE 5-12 LR 500 2 9,5 49
    RPE 9-6/10-6 LR 990/1000 2 12,9 47
    RPE 2-13 XLR 250 3 35,3 165
    RPE 5-6 XLR 500 3 25,7 128
    RPE 5-12 XLR 500 3 25,7 128
    RPE 9-6/10-6 XLR 990/1000 3 25,2 89

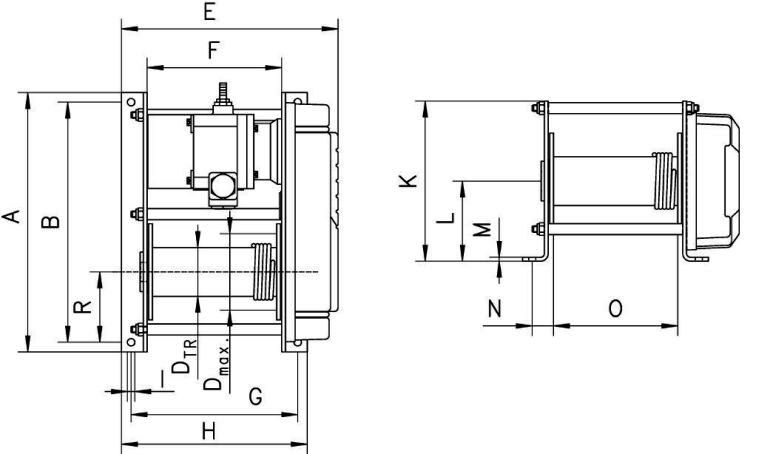

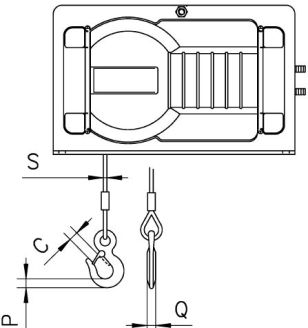

    Канатные электрические лебедки RPE: размеры

    Лебедки электрические канатные Yale : основные размеры
    Лебедки электрические канатные Yale модель RPE Лебедки электрические канатные Yale модель RPE


    Размеры Модель
    RPE
    2-13    		 RPE
    5-6    		 RPE
    5-12    		 RPE
    9-6    		 RPE
    10-6
    A, мм 405 405 405 525 525
    B, мм 375 375 375 485 485
    C, мм 18 18 18 25 25
    Dtr, мм 76 76 76 108 108
    Dmax, мм 104 118 118 148 148
    E, мм 336 336 426 465 465
    F, мм 210 210 300 270 270
    G, мм 260 260 350 345 345
    H, мм 290 290 380 380 380
    I, мм 11 11 11 13 13
    K, мм 250 250 250 340 340
    L, мм 125 125 125 170 170
    M, мм 6 6 6 10 10
    N, мм 33 33 33 47,5 47,5
    O, мм 194 194 284 250 250
    P, мм 19 19 19 24 24
    Q, мм 13 13 13 19 19
    R, мм 125 125 125 170 170
    S, мм 4 6 6 8 8
    угол а1, град 130 130 130 145 145
    угол а2, град 110 110 110 125 125
    угол а3, град 40 40 40 50 50
    угол в1, град 150 150 150 155 155
    угол в2, град 90 90 90 100 100
    угол в3, град 80 80 80 83 83

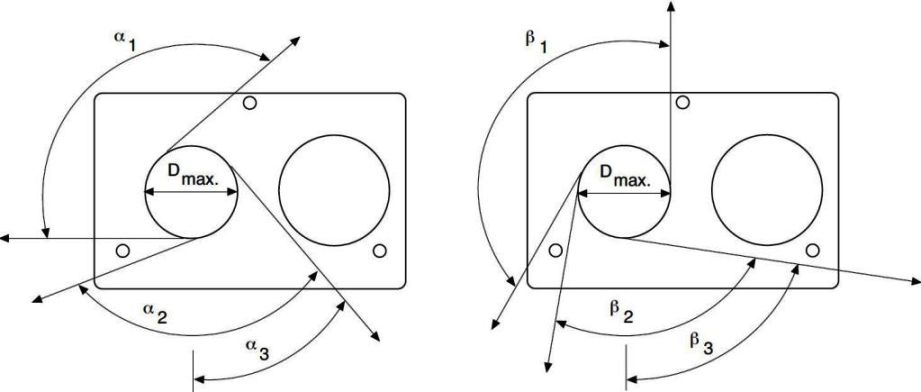

    Допустимые направления тягового усилия (каната) электрической канатной лебедки RPE.


    Лебедки электрические RPE - направление каната



    >>Вернуться на страницу "Грузоподъемное оборудование (ГПО) Yale"


    Лебедка электрическая Yale модель RPE

    Канатная лебедка электрическая Yale модель RPE.

      Рабочее напряжение - 400В, 50Гц, 3 фазы. Под заказ, для RPE 2-13 и 5-6, возможна поставка электролебедок с рабочим напряжением 230В, 50Гц, 1 фаза.
    Лебедка электрическая канатная RPE - антикоррозионное исполнение

    Канатная электрическая лебедка RPE в антикоррозийном исполнении.
    Лебёдка RPE - барабаны

    Лебедка электрическая канатная модели RPE. Барабаны различной конструкции - барабан с перегородкой, барабан с рифленой поверхностью и барабан с увеличеной канатоемкостью.
    Лебедка ручная RPE - крепление каната

    Место крепления каната (троса) на лебедке.
    Канатная лебедка RPE - пружинный дисковый тормоз

    Пружинный дисковый тормоз на двигателе электрической лебёдки RPE позволяет удержать груз также и в случае аварийного прекращения подачи электрической энергии.
    Лебедки электрические канатные RPE

    Лебедки электрические канатные. Редуктор с муфтой защиты от перегрузки.
    Канатные электрические лебедки

    Приводные концевые выключатели на электрической лебедке.
    Лебедка электрическая - рабочее напряжение 230В 50гц 1 фаза

    Электрические лебедки канатные RPE изготавливаются также в исполнении для рабочего напряжения 230В, 50Гц, 1 фаза. На фотографии - вид на однофазный двигатель переменного тока.
    Лебедка электрическая производства Columbus McKinnon Industrial Products GmbH

    Лебедки электрические RPE.

      Практичная конструкция лебедок и возможность работы при различных направлениях троса позволяют применять их практически в любом положении.
    Лебедки пневматические Yale

    Лебедка пневматическая канатная модель RPA.

      Конструкция лебедки RPA в целом соответствует конструкции канатной электрической лебедки RPE.

      Информация о пневматических лебедках RPA по ссылке кликом на картинку выше...
