Конструкция лебедки RPA в целом соответствует конструкции канатной электрической лебедки RPE.
Лебедки пневматические RPA - надежный инструмент для подъема грузов и создания тяги при перемещении грузов
Лебёдка пневматическая имеет 100% продолжительность включения и неограниченное количество пусков (стартов), что обеспечивает возможность использования лебёдки в тяжелых условиях эксплуатации.
Пневматические лебедки канатные модели RPA очень компактны. Практичная конструкция пневматических лебедок RPA и возможность работы при различных направлениях троса (тягового усилия) относительно лебёдки позволяют применять их практически в любом положении.
Лебедки пневматические Yale модели RPA спроектированы в соответствии с DIN 15020, правилами безопасности BGV D8 (лебедки, тяговое оборудование) и директивами ЕС для машин и механизмов.
| Модель |
Характеристики |
Тяговое
усилие*,
даН |
Скорость
подъема*,
м/мин |
Скорость
подъема
без
нагрузки*,
м/мин |
Скорость
опускания
с номин.
нагрузкой*,
м/мин |
| RPA 2-13 |
250 |
12,5 |
20,0 |
22,0 |
| RPE 5-6 |
500 |
6,2 |
10,0 |
11,0 |
* Для верхнего слоя каната на барабане, давление 6 бар, расход воздуха 0,75 куб.м/мин.
| Модель |
Характеристики |
Диаметр
каната,
мм |
Мощность
двиг.,
кВт |
Полезная
длина
каната,
м** |
Масса
без каната,
кг |
| RPA 2-13 |
4,0 |
0,55 |
54,5 |
36,7 |
| RPA 5-6 |
6,0 |
0,55 |
38,8 |
36,7 |
** При выборе длины необходимо учитывать, что часть каната - примерно 2,5 витка или 1 м - всегда должна оставаться на барабане!
Надежный поршневой двигатель лебёдки, рассчитанный на рабочее давление 4-6 бар.
Встроенный в двигатель пружинный тормоз гарантирует надежное удержание груза даже в случае прекращения подачи сжатого воздуха.
Чувствительное управление через клапаны в блоке управления.
различные исполнения барабанов лебедки (увеличенные с большей канатоёмкостью, барабаны с канавками (рифленой поверхностью) - для точного наматывания троса, барабаны с перегородкой для работы с двумя канатами).
управление при помощи выносного пульта, включая шланг и воздушный соединитель.
совместно с лебедкой пневматической возможна поставка набора оборудования для обслуживания пневмосистемы – манометры, регуляторы давления и т.д.
специальное антикоррозийное исполнение
| Размеры |
Модель |
RPA
2-13 |
RPA
5-6 |
| A, мм |
405 |
405 |
| B, мм |
375 |
375 |
| C, мм |
18 |
18 |
| Dtr, мм |
76 |
76 |
| Dmax, мм |
104 |
118 |
| E, мм |
336 |
336 |
| F, мм |
210 |
210 |
| G, мм |
260 |
260 |
| H, мм |
290 |
290 |
| I, мм |
11 |
11 |
| K, мм |
250 |
250 |
| L, мм |
125 |
125 |
| M, мм |
6 |
6 |
| N, мм |
33 |
33 |
| O, мм |
194 |
194 |
| P, мм |
19 |
19 |
| Q, мм |
13 |
13 |
| R, мм |
125 |
125 |
S, мм |
4 |
6 |
угол а1, град |
130 |
130 |
угол а2, град |
90 |
90 |
угол а3, град |
20 |
20 |
угол в1, град |
150 |
150 |
угол в2, град |
70 |
70 |
угол в3, град |
60 |
60 |

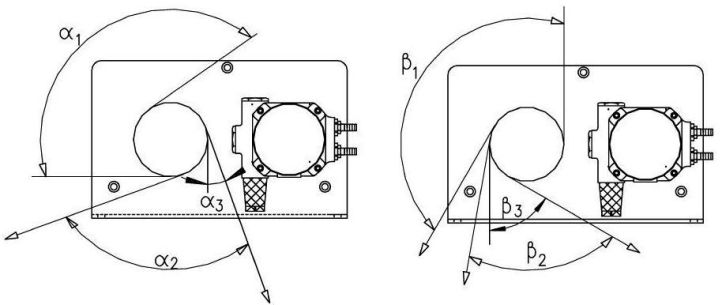

Допустимые направления тягового усилия (каната) канатной лебедки пневматической RPA.
>>Вернуться на страницу "Грузоподъемное оборудование (ГПО) Yale"
|
|
|
|
|

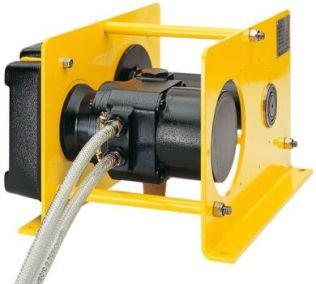

Пневматическая лебедка канатная Yale модель RPA.
Конструкция пневматической лебедки RPA аналогична конструкции
электрической лебедки RPE.
Лебедка имеет 100% продолжительность включения и неограниченное количество стартов.
Лебедка пневматические RPA очень компактны. Практичная конструкция и возможность работы при различных направлениях троса относительно лебёдки позволяют применять их практически в любом положении.
|
|
Лебедка пневматическая канатная модели RPA.
Барабаны различных вариантов исполнения - барабан с перегородкой для работы с двумя канатами, барабан с рифленой поверхностью (с канавками) и барабан с увеличеной канатоемкостью.
|
|
|
|
Лебедка пневматическая канатная.
Место крепления каната (троса) на лебедке.
|
|
|
|
Лебедка пневматическая канатная модель RPE.
Информация об электрических
лебедках RPE по ссылке кликом на картинку выше...
|
|
|
|
Как производитель грузоподъемного оборудования фирма Columbus McKinnon Industrial Products GmbH (Германия) ранее была известна под названием Yale Industrial
Products GmbH. Переименование произошло в апреле 2011 года.
В Федеративной Республике Германия (г. Фельберт) фирма существует с 1936 года и в настоящий момент является одним из признанных мировых лидеров отрасли.
Производимое Columbus McKinnon Industrial Products GmbH грузоподъемное оборудование - тали
ручные и электрические различной грузоподъемности, тали пневматические цепные, лебедки электрические, ручные и пневматические, домкраты реечные и гидравлические и многое другое - выпускается под торговыми марками Yale, PFAFF и CM.
|
|
|
|
