БАЛАНСИРЫ ПРУЖИННЫЕ Yale модели YBF/YBF-L и YBA/YBA-L

На странице размещена информация о продукции фирмы Columbus McKinnon Industrial Products GmbH - балансиры пружинные моделей YBF/YBF-L и YBA/YBA-L. На странице сайта находится информация о технических характеристиках пружинных балансиров, фотографии, схемы размеров и общее описание. Представленные на сайте пружинные балансиры предлагает ТД Ульяновские тали (г. Ульяновск). Контактная информация по ссылке "Контакты".

Грузоподъемное оборудование Yale производства Columbus McKinnon Industrial Products GmbH предлагает ТД Ульяновские тали

 На главную  │   Тали электрические и пневматические  │   ГПО Yale  │   Tigrip  │   Yaletex  │   Крановые системы  │   Контакты


















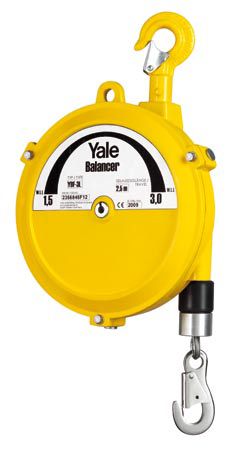

Пружинные балансиры Yale
модели YBF/ YBF-L грузоподъемность 0,5–200 кг

  • Пружинные балансиры применяются там, где требуется освободить оператора от необходимости удерживать вес применяемого инструмента.
  • Конструкция балансира, основанная на использовании конического барабана, обеспечивает компенсацию веса присоединенного к балансиру груза. При этом оператор может без значительных усилий перемещать по вертикали присоединенный к балансиру груз массой до 200 кг (в зависимости от типа балансира).


    • Особенности пружинных балансиров Yale

  • Сконструированы и изготовлены в соответствии с DIN 15112.
  • Корпус балансира алюминиевый, прочный, изготовлен методом литья под давлением.
  • Устройство балансира гарантирует постоянную балансировку груза в пределах рабочей грузоподъемности.
  • Имеется специальное блокировочное устройство для предотвращения падения груза в случае поломки пружины.
  • Проушина в корпусе для крепления страховочного троса или цепи.
  • Пружинный блок находится в отдельном корпусе на случай быстрой замены.
  • Полиуретановая вкладка-направляющая каната для предотвращения трения каната о корпус.
  • Шкала грузоподъемности на корпусе.
  • Верхний крюк вращается вокруг своей оси.


    • Балансиры пружинные Yale YBF/YBF-L:
    технические характеристики
      Модель   Характеристики
    Нагруз
    ка min,
    кг    		 Нагруз
    ка max,
    кг
    Длина
    каната,
    м
    Масса
    с ка-
    натом,
    кг    		 Точки
    дополнит.
    подвеса
    верх (T)
    низ (B)    		 Регулировка
    натяжения
    пружины
    H- горизонт
    V- вертик
    YBF-01 0,5 1,5 1,0 1,0 T H
    YBF-02 1,0 2,0 1,0 1,0 T H
    YBF-03 1,5 3,0 1,3 1,8 Т Н
    YBF-05 3,0 5,0 1,3 1,9 Т Н
    YBF-09 4,5 9,0 1,3 4,0 Т Н
    YBF-15 9,0 15,0 1,3 4,0 Т Н
    YBF-22 15,0 22,0 1,5 8,0 Т+В V
    YBF-30 22,0 30,0 1,5 8,0 Т+В V
    YBF-40 30,0 40,0 1,5 10,5 Т+В V
    YBF-50 40,0 50,0 1,5 10,5 Т+В V
    YBF-60 50,0 60,0 1,5 11,0 Т+В V
    YBF-70 60,0 70,0 1,5 11,5 Т+В V
    YBF-85 70,0 85,0 1,5 12,0 T+B V
    YBF-100 85,0 100,0 1,5 12,5 T+B V
    YBF-120 100,0 120,0 1,5 28,0 T H
    YBF-140 120,0 140,0 1,5 29,0 T H
    YBF-170 140,0 170,0 1,5 35,0 T H
    YBF-200 170,0 200,0 1,5 36,0 T H
    YBF-03L 1,5 3,0 2,5 3,9 T H
    YBF-05L 3,0 5,0 2,5 4,0 T H
    YBF-09L 4,5 9,0 2,3 7,0 T V
    YBF-15L 9,0 15,0 2,3 7,5 T V
    YBF-22L 15,0 22,0 2,3 8,5 T V
    YBF-30L 22,0 30,0 2,3 8,5 T V
    YBF-40L 30,0 40,0 2,3 11,0 T+B V
    YBF-50L 40,0 50,0 2,3 11,0 T+B V
    YBF-60L 50,0 60,0 2,3 11,5 T+B V
    YBF-70L 60,0 70,0 2,3 12,0 T+B V
    YBF-85L 70,0 85,0 2,5 26,5 T+B V
    YBF-100L 85,0 100,0 2,5 27,0 T H
    YBF-120L 100,0 120,0 2,5 34,0 T H
    YBF-130L 120,0 130,0 2,5 35,0 T H
      Модель   Характеристики
    Ручная
    блоки-
    ровка
    барабана    		 Автома-
    тическое
    устройство
    блокировки
    барабана    		 Шкала
    инди-
    катор    		 Пружинный
    блок в
    отдельном
    корпусе    		 Направ-
    ляющая
    каната    		 Замена
    каната
    без
    демон-
    тажа
    YBF-01 - - - - - -
    YBF-02 - - - - - -
    YBF-03 - - - - - -
    YBF-05 - - - - - -
    YBF-09 + + + + + +
    YBF-15 + + + + + +
    YBF-22 + + + + + +
    YBF-30 + + + + + +
    YBF-40 + + + + + +
    YBF-50 + + + + + +
    YBF-60 + + + + + +
    YBF-70 + + + + + +
    YBF-85 + + - + + +
    YBF-100 + + - + + +
    YBF-120 + + - + + -
    YBF-140 + + - + + -
    YBF-170 + + - + + -
    YBF-200 + + - + + -
    YBF-03L - + - - - -
    YBF-05L - + - - - -
    YBF-09L + + - + + -
    YBF-15L + + - + + -
    YBF-22L + + + + + -
    YBF-30L + + + + + -
    YBF-40L + + + + + -
    YBF-50L + + + + + -
    YBF-60L + + + + + -
    YBF-70L + + + + + -
    YBF-85L + + - + + -
    YBF-100L + + - + + -
    YBF-120L + + - + + -
    YBF-130L + + - + + -

    Области применения балансиров Yale

    Подвешиваниие инструментов, применяемых на сборочном конвейере в серийном производстве.

    Подвешивание инструментов (например – гайковерты) при частом закручивании винтов, болтов и гаек.

    Подвешивание тяжелых инструментов, применяемых на стационарных рабочих местах, с целью облегчения и повышения удобства работы.

    Подвешивание различных сборочных приспособлений, технологической оснастки, инструмента, сварочных клещей, заклепочных машин и т.п.




    Балансиры пружинные Yale - основные особенности




    Пружинные балансиры Yale модели YBA и YBA-L

  • Балансиры модельного ряда YBA имеют сходное устройство и характеристики, что и балансиры модели YBF. Отличие состоит в наличии у пружинных балансиров YBA дополнительного устройства безопасности в случае обрыва каната. Это устройство препятствует резкому втягиванию каната при его обрыве / либо при повреждении крюка / либо при резком высвобождении повешенного груза и предохраняет оператора от так называемого “эффекта плетки” и надежно удерживает поврежденный канат.
  • Модель балансира YBA применяется в основном там, где ставятся повышенные требования к безопасности, или же там, где возможно повреждение каната вследствие общих условий производства (сварочные искры и т.п.).
  • Балансиры типа YBA поставляются со стандартным или удлиненным канатом.


    • Преимущества работы с использованием балансиров Yale

    Балансиры увеличивают эффективность работы и снижают утомление работников.

    Балансир сохраняет стабильное положение инструмента и способствует точности работы.

    Инструмент находится в чистоте и сохранности, защищен от случайных повреждений.

    Не требуется электричества и воздуха под давлением, чем достигается безопасность работы.



    Балансиры пружинные Yale YBA/YBA-L:
    технические характеристики
      Модель   Характеристики
    Нагруз
    ка min,
    кг    		 Нагруз
    ка max,
    кг
    Длина
    каната,
    м
    Масса
    с ка-
    натом,
    кг    		 Точки
    дополнит.
    подвеса
    верх (T)
    низ (B)    		 Регулировка
    натяжения
    пружины
    H- горизонт
    V- вертик
    YBA-15 9,0 15,0 1,3 5,5 T V
    YBA-22 15,0 22,0 1,5 8,5 T+B V
    YBA-30 22,0 30,0 1,5 9,0 Т+B V
    YBA-40 30,0 40,0 1,5 11,5 Т+B V
    YBA-50 40,0 50,0 1,5 12,0 Т+B V
    YBA-60 50,0 60,0 1,5 13,0 Т+B V
    YBA-70 60,0 70,0 1,5 13,5 Т+В V
    YBA-15L 9,0 15,0 2,3 8,5 Т+В V
    YBA-22L 15,0 22,0 2,3 9,0 Т+В V
    YBA-30L 22,0 30,0 2,3 9,5 Т+В V
    YBA-40L 30,0 40,0 2,3 12,0 Т+В V
    YBA-50L 40,0 50,0 2,3 12,5 Т+В V
    YBA-60L 50,0 60,0 2,3 13,5 T+B V
    YBA-70L 60,0 70,0 2,3 14,0 T+B V
      Модель   Характеристики
    Ручная
    блоки-
    ровка
    барабана    		 Автома-
    тическое
    устройство
    блокировки
    барабана    		 Шкала
    инди-
    катор    		 Пружинный
    блок в
    отдельном
    корпусе    		 Направ-
    ляющая
    каната    		 Замена
    каната
    без
    демон-
    тажа
    YBA-15 + + + + + +
    YBA-22 + + + + + +
    YBA-30 + + + + + +
    YBA-40 + + + + + +
    YBA-50 + + + + + +
    YBA-60 + + + + + +
    YBA-70 + + + + + +
    YBA-15L + + - + + -
    YBA-22L + + + + + -
    YBA-30L + + + + + -
    YBA-40L + + + + + -
    YBA-50L + + + + + -
    YBA-60L + + + + + -
    YBA-70L + + - + + +


    Основные размеры балансиров Yale моделей
    YBF, YBF-L, YBA, YBA-L
    Размеры Тип I Тип II
    YBF-01
    YBF-02    		 YBF-03
    YBF-05    		 YBF-09
    YBF-15    		 YBF-03L
    YBF-05L    		 YBA-15
    Amin, мм 315 290 340 375 340
    Amax, мм 1315 1590 1640 2875 1640
    B, мм 132 148 174 197 174
    C, мм 72 89 109 114 109
    D, мм 68 78 95 105 95
    E, мм 120 120 152 175 152
    F, мм 22 25 15 23 15
    G, мм 26 33 38 30 38
    H, мм 10 10 12 12 12
    I, мм 14 14 24 14 24
    J, мм 9 9 14 14 14
    K, мм 10 8 15 14 15
    L, мм 17 14 18 17 18
    Mmin, мм 45 45 39 65 39
    Mmax, мм 65 75 68 105 68
    N, мм 9 9 14 14 14
    O, мм 6 6 9 8 9
    P, мм 11 12 24 30 24
    Q, мм 5 9 25 9 25
    R, мм 30 32 72 45 94
    Smin, мм 20 35 65 55 87
    Smax, мм 38 50 99 85 121
    T, мм 49 69 136 110 148
    U, мм - - - - -
    Размеры Тип III
    YBF-22
    YBF-30    		 YBF-40
    YBF-50    		 YBF-60
    YBF-70
    YBF-85
    YBF-100    		 YBF-09L
    YBF-15L
    YBF-22L
    YBF-30L    		 YBF-40L
    YBF-50L    		 YBF-60L
    YBF-70L
    Amin, мм 445 440 440 445 440 440
    Amax, мм 1945 1940 1940 2745 2740 2740
    B, мм 218 220 220 218 220 220
    C, мм 130 130 130 130 130 130
    D, мм 111 111 111 111 111 111
    E, мм 194 194 194 194 194 194
    F, мм 35 35 35 35 35 35
    G, мм 47 47 47 47 47 47
    H, мм 15 17 17 15 17 17
    I, мм 30 30 30 30 30 30
    J, мм 18 18 18 18 18 18
    K, мм 18 18 18 18 18 18
    L, мм 24 24 24 24 24 24
    Mmin, мм 46 46 46 46 46 46
    Mmax, мм 83 83 83 83 83 83
    N, мм 16 16 16 16 16 16
    O, мм 12 14 14 12 14 14
    P, мм 35 75 86 35 75 86
    Q, мм 30 33 33 30 33 33
    R, мм 80 105 116 80 105 116
    Smin, мм 72 97 97 72 97 97
    Smax, мм 112 137 137 112 137 137
    T, мм 158 188 199 158 188 199
    U, мм 130 130 130 130 130 130
    Размеры Тип IV
    YBF-120
    YBF-140    		 YBF-170
    YBF-200    		 YBF-85L
    YBF-100L    		 YBF-120L
    YBF-130L
    Amin, мм 550 550 550 550
    Amax, мм 2050 2050 3050 3050
    B, мм 247 247 247 247
    C, мм 156 156 156 156
    D, мм 128 128 128 128
    E, мм 265 265 265 265
    F, мм 40 40 40 40
    G, мм 65 65 65 65
    H, мм 17 17 17 17
    I, мм 26 26 26 26
    J, мм 15 15 15 15
    K, мм 24 24 24 24
    L, мм 27 27 27 27
    Mmin, мм 54 54 54 54
    Mmax, мм 95 95 95 95
    N, мм 18 18 18 18
    O, мм 16 16 16 16
    P, мм 142 185 142 185
    Q, мм 37 37 37 37
    R, мм 155 193 155 193
    Smin, мм 175 215 175 215
    Smax, мм 205 248 205 248
    T, мм 268 268 268 310
    U, мм 156 156 156 156
    Размеры Тип V
    YBA-22
    YBA-30    		 YBA-40
    YBA-50    		 YBA-60
    YBA-70    		 YBA-15L
    YBA-22L
    YBA-30L    		 YBA-40L
    YBA-50L    		 YBA-60L
    YBA-70L
    Amin, мм 445 440 440 445 440 440
    Amax, мм 1945 1940 1940 2745 2740 2740
    B, мм 218 220 220 218 220 220
    C, мм 130 130 130 130 130 130
    D, мм 111 111 111 111 111 111
    E, мм 194 194 194 194 194 194
    F, мм 35 35 35 35 35 35
    G, мм 47 47 47 47 47 47
    H, мм 15 17 17 15 17 17
    I, мм 30 30 30 30 30 30
    J, мм 18 18 18 18 18 18
    K, мм 18 18 18 18 18 18
    L, мм 24 24 24 24 24 24
    Mmin, мм 46 46 46 46 46 46
    Mmax, мм 83 83 83 83 83 83
    N, мм 16 16 16 16 16 16
    O, мм 12 14 14 12 14 14
    P, мм 55 95 105 55 95 105
    Q, мм 30 33 33 30 33 33
    R, мм 115 140 140 115 140 140
    Smin, мм 107 132 132 107 132 132
    Smax, мм 147 172 172 147 172 172
    T, мм 180 208 218 180 208 218
    U, мм 130 130 130 130 130 130


    >>Вернуться на страницу "Грузоподъемное оборудование Yale"



    Yale балансир пружинный

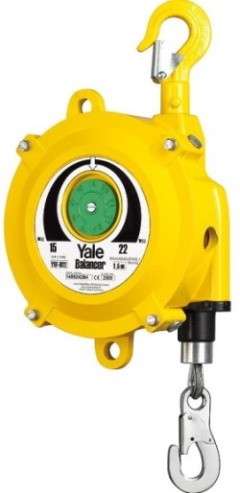

    Пружинный балансир YBF-22.
      Также как и другие пружинные балансиры Yale применяется, когда необходимо облегить работу оператора с тяжелым оборудованием или инструментом.

      Инструмент (например - гайковерт или тяжелая дрель) повешивается к балансиру, который отрегулирован под вес нагрузки так, чтобы инструмент оставался в подвешенном состоянии на том месте, где его остановил оператор. Подъем и опускание при этом осуществляются минимальными усилиями.

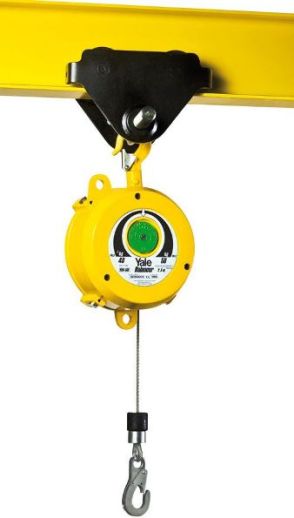

    Пружинный балансир Yale установленный на балке

    Балансир пружинный, установ- ленный на кошке ручной с целью перемещения по балке двутаврового профиля.

      При работе с пружинным балансиром выбирается натяжение внутренней пружины, которое балансирует вес подвешенного инструмента.
    YALE пружинный балансир

    Балансиры пружинные Yale cконструированы и изготовлены в соответствии с европейскими стандартами (DIN 15112).

      Устройство балансира гарантирует постоянную балансировку груза в пределах рабочей грузоподъемности. Имеется специальное блокировочное устройство для предотвращения падения груза в случае поломки пружины.
    Yale - пружинные балансиры производства Columbus McKinnon Industrial Products GmbH

       Пружинный узел выполнен в комплекте с блокировочным устройством. Блокировочное устройство препятствует раскрутке оси пружинного узла в случае поломки пружины обеспечивая безопасность работы.
    Пружинные балансиры Yale - вид на шкалу-индикатор

      Шкала-индикатор, расположенная на передней части корпуса ряда моделей балансиров пружинных Yale, указывает вес груза, на который отрегулирован пужинный балансир.
    Балансиры торговая марка Yale производства Columbus McKinnon Industrial Products GmbH

    Вырез в корпусе балансира позволяет легко закрепить канат, в случае его замены, не открывая корпус балансира.
    Yale - балансиры пружинные

    Направляющая каната из полиуретана предотвращает трение каната об алюминиевый корпус.
    Пружинные балансиры Yale

    При замене каната барабан блокируется вручную. Для этого замок фиксатора устанавливается в другой паз.

      Настройка натяжения пружины осуществляется на корпусе балансира снизу ключом. При этом нет необходимости снимать балансир с места повески.
    Пружинные балансиры Yale YBF-9,0

    Балансир пружинный YBF-9,0.
    Пружинные балансиры Yale - ушко для подвеса

    Ушко для подвеса. Согласно условий эксплуатации балансира - он должен быть дополнительно подстрахован цепью или тросом.
    Балансиры Yale - тип 1, схема размеров

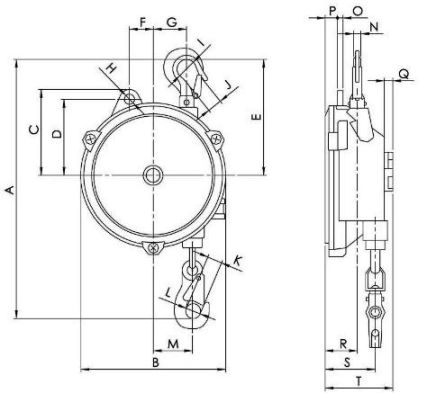

    Схема размеров балансиров пружинных Yale Тип I.

    Скачивется в формате PDF кликом по картинке (102 КБ).
    Балансиры Yale - тип 2, схема размеров

    Схема размеров балансиров пружинных Yale Тип II.

    Скачивется в формате PDF кликом по картинке (117 КБ).
    Балансиры Yale - тип 3, схема размеров

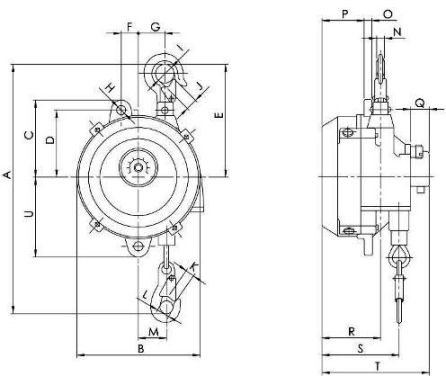

    Схема размеров балансиров пружинных Yale Тип III, тип V.

    Скачивется в формате PDF кликом по картинке (111 КБ).
    Балансиры Yale - тип 4, схема размеров

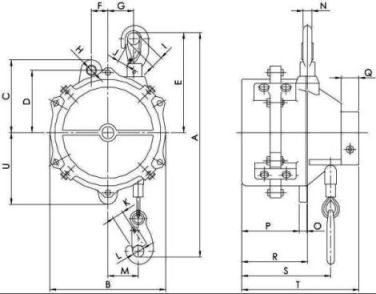

    Схема размеров балансиров пружинных Yale Тип IV.

    Скачивется в формате PDF кликом по картинке (118 КБ).
